Cảm biến đo gió – NRG 40H

Mã sản phẩm:NRG 40H
Nhà cung cấp:NRG Systems
Giá: Liên hệ
Mô tả
Thông số kỹ thuật
Ứng dụng
Tải xuống

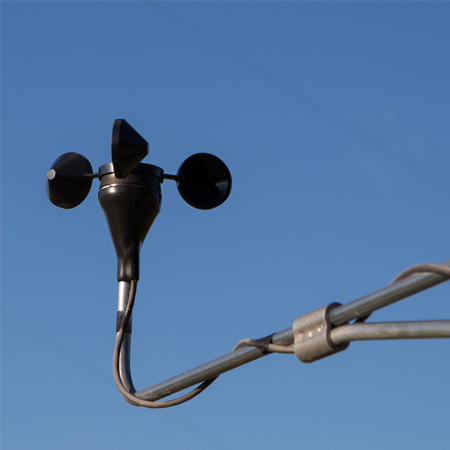

Cảm biến đo gió NRG 40H dựa trên Cảm biến đo gió NRG 40C, một trong những cảm biến đo gió đầu tiên được thiết kế dành riêng cho ngành công nghiệp năng lượng tái tạo. Phiên bản Hall Effect này được thiết kế cho các môi trường nhiễu điện và thiết bị đo đạc yêu cầu tín hiệu sóng vuông. Cản biến đo gió NRG 40H được sử dụng phổ biến nhất như một cảm biến điều khiển, trên các tuabin gió nhỏ hoặc để kích hoạt bộ theo dõi PV xếp hàng trong điều kiện gió lớn nguy hiểm.

Công tắc Hall Effect của NRG 40H tạo ra tín hiệu điện áp sóng vuông mức cao, tần số tỷ lệ với tốc độ gió. Tín hiệu này dễ dàng giao tiếp với nhiều loại thiết bị công nghiệp bao gồm bộ điều khiển tuabin, bộ điều khiển logic lập trình (PLC) và bộ ghi dữ liệu. Cần có điện áp kích từ DC 5-26V với dòng điện 5 mA.

Được cấu tạo từ các cốc Lexan chắc chắn, 40H được đúc liền thành một mảnh để có hiệu suất lặp lại. Một khởi động đầu cuối bằng PVC được bao gồm trong mỗi máy đo gió để bảo vệ bổ sung khỏi các yếu tố.

Liên hệ ngay để được tư vấn hoàn toàn miễn phí về cảm biến đo gió NRG 40H.

*Tìm hiểu thêm về NRG: Tại đây

*Fanpage: DIGI TECHNOLOGIES


  NRG 40H Anemometer (#5930) MEASNET Calibrated (#2551)
DESCRIPTION
Sensor type 3 Cup Anemometer 3 Cup Anemometer
Applications
  • Wind turbine control
  • Wind speed measurement for programmable controllers
  • Wind resource assessment
  • Meteorological studies
  • Environmental monitoring
  • Wind turbine control
  • Wind speed measurement for programmable controllers
  • Wind resource assessment
  • Meteorological studies
  • Environmental monitoring
Sensor range 1 m/s to 96 m/s (2.2 mph to 215 mph) (highest recorded) 1 m/s to 96 m/s (2.2 mph to 215 mph) (highest recorded)
Instrument compatibility Controllers or loggers requiring a square wave signal Controllers or loggers requiring a square wave signal
OUTPUT SIGNAL
Signal type
  • Square wave signal from open collector transistor
  • External pull-up resistor required
  • Frequency proportional to wind speed
  • Square wave signal from open collector transistor
  • External pull-up resistor required
  • Frequency proportional to wind speed
Anemometer Transfer Function m/s = (Hz x 0.765) + 0.35
[ miles per hour = ( Hz x 1.711 ) + 0.78 ]
m/s = (Hz x 0.765) + 0.35
[ miles per hour = ( Hz x 1.711 ) + 0.78 ]
Recommended load resistance
  • output sinks up to 20 mA
  • 3300 Ohm typical pull-up resistor for 24 V
  • 1500 Ohm typical pull-up resistor for 12 V
  • 330 Ohm typical pull-up resistor for 5 V
  • output sinks up to 20 mA
  • 3300 Ohm typical pull-up resistor for 24 V
  • 1500 Ohm typical pull-up resistor for 12 V
  • 330 Ohm typical pull-up resistor for 5 V
Calibration Purchase #2551 for MEASNET calibration. Purchase #2551 for MEASNET calibration.
Output signal range 0 Hz to 125 Hz 0 Hz to 125 Hz
RESPONSE CHARACTERISTICS
Threshold 0.78 m/s (1.75 miles per hour) 0.78 m/s (1.75 miles per hour)
Distance constant (63% recovery) 3.0 m (10 feet) 3.0 m (10 feet)
Moment of inertia 68 x 10-6S-ft2 68 x 10-6S-ft2
Swept diameter of rotor 190 mm (7.5 inches) 190 mm (7.5 inches)
POWER REQUIREMENTS
Supply voltage 5 V to 26 V DC 5 V to 26 V DC
Supply current 9 mA maximum 9 mA maximum
INSTALLATION
Mounting Onto a 13 mm (0.5 inch) diameter mast with cotter pin and set screw Onto a 13 mm (0.5 inch) diameter mast with cotter pin and set screw
Tools required 0.25 inch nut driver, petroleum jelly, electrical tape 0.25 inch nut driver, petroleum jelly, electrical tape
Accessories Protective PVC sensor terminal boot included Protective PVC sensor terminal boot included
ENVIRONMENTAL
Operating temperature range -55 °C to 60 °C (-67 °F to 150 °F) -55 °C to 60 °C (-67 °F to 150 °F)
Operating humidity range 0 to 100% RH 0 to 100% RH
PHYSICAL
Connections 4-40 brass hex nut / stud terminals 4-40 brass hex nut / stud terminals
Weight 0.14 kg (0.3 pounds) 0.14 kg (0.3 pounds)
Dimensions
  • 3 cups of conical cross-section, 51 mm (2 inches) dia.
  • 81 mm (3.2 inches) overall assembly height
  • 3 cups of conical cross-section, 51 mm (2 inches) dia.
  • 81 mm (3.2 inches) overall assembly height
MATERIALS
Cups One piece injection-molded black polycarbonate One piece injection-molded black polycarbonate
Body Black ABS plastic Black ABS plastic
Shaft Beryllium copper, fully hardened Beryllium copper, fully hardened
Bearing Modified Teflon, self-lubricating Modified Teflon, self-lubricating
Boot Protective PVC sensor terminal boot included Protective PVC sensor terminal boot included
Terminals
  • Brass terminal studs
  • Nickel plated brass nuts
  • Brass terminal studs
  • Nickel plated brass nuts
  • Đánh giá tài nguyên gió
