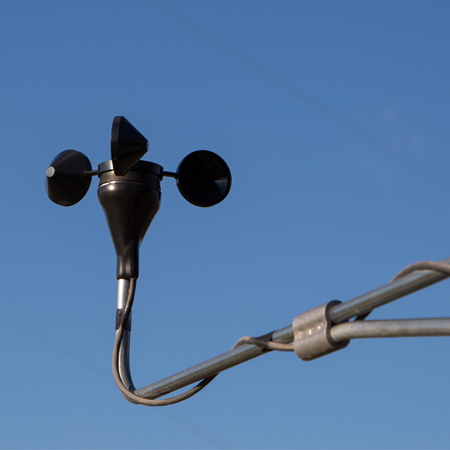

Cảm biến đo gió – NRG 40C

Mã sản phẩm:NRG 40C
Nhà cung cấp:NRG Systems
Giá: Liên hệ
Mô tả
Thông số kỹ thuật
Ứng dụng
Tải xuống

Cảm biến đo gió NRG 40C là một trong những máy đo gió đầu tiên được thiết kế dành riêng cho ngành công nghiệp năng lượng gió.

Máy đo gió 40C đã ghi lại tốc độ gió 96 m/s (214 dặm/giờ). Vòng bi và mômen quán tính thấp của chúng cho phép phản ứng rất nhanh với gió giật và tạm lắng. Do tính tuyến tính đầu ra của các cảm biến này, khiến chúng lý tưởng để sử dụng với các hệ thống truy xuất dữ liệu khác nhau. Một nam châm bốn cực gây ra hiệu điện thế sóng hình sin vào cuộn dây, tạo tín hiệu ra có tần số tỉ lệ với tốc độ gió.

Được cấu tạo từ các cốc Lexan chắc chắn, NRG 40C được đúc liền thành một mảnh để có hiệu suất lặp lại. Đi kèm với mỗi máy đo gió đều có một khởi động đầu cuối bằng cao su để bảo vệ khỏi các yếu tố.

Chứng chỉ hiệu chuẩn MEASNET có sẵn cho mỗi cảm biến đo gió NRG 40C.

Liên hệ ngay để được tư vấn hoàn toàn miễn phí về cảm biến đo gió NRG 40C.

*Tìm hiểu thêm về NRG: Tại đây

*Fanpage: DIGI TECHNOLOGIES

The 40C Anemometer offers field-proven measurement accuracy at an economical price.


  MEASNET Calibrated (#1900) CPH MEASNET Calibrated (#4350)
DESCRIPTION
Sensor type 3 Cup Anemometer 3 Cup Anemometer
Applications
  • Wind resource assessment
  • Meteorological studies
  • Environmental monitoring
  • Wind resource assessment
  • Meteorological studies
  • Environmental monitoring
Sensor range 1 m/s to 96 m/s (2.2 mph to 215 mph) (highest recorded) 1 m/s to 96 m/s (2.2 mph to 215 mph) (highest recorded)
Instrument compatibility All NRG loggers All NRG loggers
OUTPUT SIGNAL
Signal type Low level AC sine wave, frequency linearly proportional to wind speed Low level AC sine wave, frequency linearly proportional to wind speed
Anemometer Transfer Function
  • Consensus Transfer Function:
    Scale Factor (Slope): 0.765 m/s/Hz (1.711 mph/Hz)
    Offset: 0.35 m/s (0.78 mph)
  • Refer to the white paper "The Maximum Type 40 Anemometer Calibration Project" for more information on the consensus transfer function
  • All NRG 40C Anemometers are calibrated per IEC 61400-12-1, Annex F
See individual calibration report
Output voltage at threshold 80 mV (peak-to-peak) minimum 80 mV (peak-to-peak) minimum
Output voltage at 60Hz
  • 12 V (peak-to-peak) typical
  • Output amplitude NOT proportional to wind speed
  • 12 V (peak-to-peak) typical
  • Output amplitude NOT proportional to wind speed
Calibration Each anemometer individually calibrated, calibration reports provided via electronic download Each anemometer individually calibrated, calibration reports provided via electronic download
Output signal range 0 Hz to 125 Hz (at 96m/s, highest recorded) 0 Hz to 125 Hz (at 96m/s, highest recorded)
Uncertainty Accuwind (Riso-R-1556) Classification:
  • Class 2.4A
  • Class 7.7B
    IEC 61400-12-1 operational standard uncertainty:
  • ± 0.14 m/s at 10 m/s for Class A
  • ± 0.45 m/s at 10 m/s for Class B
  • Refer to calibration sheet for information on calibration uncertainty
  • Refer to application note "#40C Anemometer Uncertainty" for definitions and more information
Accuwind (Riso-R-1556) Classification:
  • Class 2.4A
  • Class 7.7B
    IEC 61400-12-1 operational standard uncertainty:
  • ± 0.14 m/s at 10 m/s for Class A
  • ± 0.45 m/s at 10 m/s for Class B
  • Refer to calibration sheet for information on calibration uncertainty
  • Refer to application note "#40C Anemometer Uncertainty" for definitions and more information
RESPONSE CHARACTERISTICS
Distance constant (63% recovery)
  • 2.55 m (8.37 feet) at 5m/s per ASTM D 5096-02
  • 2.56 m (8.40 feet) at 10m/s per ASTM D 5096-02
  • 2.55 m (8.37 feet) at 5m/s per ASTM D 5096-02
  • 2.56 m (8.40 feet) at 10m/s per ASTM D 5096-02
Moment of inertia
  • 1.01 x 10-4 kg-m2
  • 74.5 x 10-6 S-ft2
  • 1.01 x 10-4 kg-m2
  • 74.5 x 10-6 S-ft2
Swept diameter of rotor 190 mm (7.5 inches) 190 mm (7.5 inches)
INSTALLATION
Mounting Onto a 13 mm (0.5") diameter mast with cotter pin and set screw Onto a 13 mm (0.5") diameter mast with cotter pin and set screw
Tools required 0.25 inch nut driver, petroleum jelly, electrical tape 0.25 inch nut driver, petroleum jelly, electrical tape
ENVIRONMENTAL
Operating temperature range -55 °C to 60 °C (-67 °F to 140 °F) -55 °C to 60 °C (-67 °F to 140 °F)
Operating humidity range 0 to 100% RH 0 to 100% RH
PHYSICAL
Connections 4-40 brass hex nut/post terminals 4-40 brass hex nut/post terminals
Weight 0.14 kg (0.3 lbs) 0.14 kg (0.3 lbs)
Dimensions
  • 3 cups of conical cross-section, 51 mm (2") dia.
  • 81 mm (3.2") overall assembly height
  • 3 cups of conical cross-section, 51 mm (2") dia.
  • 81 mm (3.2") overall assembly height
MATERIALS
Cups One piece injection-molded black polycarbonate One piece injection-molded black polycarbonate
Body Housing is black ABS plastic Housing is black ABS plastic
Shaft Beryllium copper, fully hardened Beryllium copper, fully hardened
Bearing Modified Teflon, self-lubricating Modified Teflon, self-lubricating
Magnet Indox 1, 25 mm (1 inch) diameter, 13 mm (0.5 inch) long, 4 poles Indox 1, 25 mm (1 inch) diameter, 13 mm (0.5 inch) long, 4 poles
Coil Single coil, bobbin wound, 4100 turns of #40 wire, shielded for ESD protection Single coil, bobbin wound, 4100 turns of #40 wire, shielded for ESD protection
Boot Protective PVC sensor terminal boot included Protective PVC sensor terminal boot included
Terminals Brass Brass
  • Đánh giá tài nguyên gió
