Cảm biến áp suất khí quyển – NRG BP60

Mã sản phẩm:NGR BP60
Nhà cung cấp:NRG Systems
Giá: Liên hệ
Mô tả
Thông số kỹ thuật
Ứng dụng
Tải xuống

Cảm biến áp suất khí quyển NRG BP60 rất phù hợp cho các yêu cầu đo áp suất khí quyển trong các nghiên cứu về năng lượng mặt trời và gió. Đặc biệt là đầu vào cho mật độ không khí, tính toán sản lượng năng lượng hàng năm và các dự báo đáng tin cậy hơn về các trang trại năng lượng mặt trời và gió đang hoạt động.

Cảm biến áp suất khí quyển NRG BP60 giới thiệu một bộ phận cảm biến mới, cải thiện đáng kể độ chính xác của các phép đo áp suất khí quyển so với cảm biến BP20 cũ . Cải tiến đáng kể nhất là sự ra đời của bù nhiệt độ tự nhiên.

Mỗi đơn vị BP60 trải qua một cuộc kiểm tra một điểm để xác nhận hiệu suất trong các thông số kỹ thuật của cảm biến. Kết quả của chúng có sẵn trong chứng chỉ xác minh xuất xưởng mà không phải trả thêm phí. Hiệu chuẩn ba điểm cũng có sẵn.

* Xin lưu ý: NRG BP60 C  là phiên bản hiệu chỉnh của cảm biến này.

*Tìm hiểu thêm về NRG: Tại đây

*Fanpage: DIGI TECHNOLOGIES


  1.5m cable - Calibrated (#14611) 1.5m cable (#14610) 67m cable (#14612) 90m cable (#14613) 110m cable (#14614)
DESCRIPTION
Sensor type Analog barometric pressure sensor based on piezo resistive silicon membrane Analog barometric pressure sensor based on piezo resistive silicon membrane Analog barometric pressure sensor based on piezo resistive silicon membrane Analog barometric pressure sensor based on piezo resistive silicon membrane Analog barometric pressure sensor based on piezo resistive silicon membrane
Applications
  • Wind and solar resource assessment
  • Wind and solar plant operations
  • Meteorological studies
  • Environmental monitoring
  • Wind and solar resource assessment
  • Wind and solar plant operations
  • Meteorological studies
  • Environmental monitoring
  • Wind and solar resource assessment
  • Wind and solar plant operations
  • Meteorological studies
  • Environmental monitoring
  • Wind and solar resource assessment
  • Wind and solar plant operations
  • Meteorological studies
  • Environmental monitoring
  • Wind and solar resource assessment
  • Wind and solar plant operations
  • Meteorological studies
  • Environmental monitoring
Sensor range 500 hPa to 1100 hPa (14.765 to 32.483 inches Hg) 500 hPa to 1100 hPa (14.765 to 32.483 inches Hg) 500 hPa to 1100 hPa (14.765 to 32.483 inches Hg) 500 hPa to 1100 hPa (14.765 to 32.483 inches Hg) 500 hPa to 1100 hPa (14.765 to 32.483 inches Hg)
Instrument compatibility All NRG Data Loggers All NRG Data Loggers All NRG Data Loggers All NRG Data Loggers All NRG Data Loggers
Signal conditioning module
  • SymphoniePRO: P-SCM #9130, 0 to 5 V, SE Input, Pulsed 5V EXC
  • SymphoniePLUS3: SCM #3153 110S Temperature Sensor
    (Do not use SCM #3151 BP20!)
  • SymphoniePRO: P-SCM #9130, 0 to 5 V, SE Input, Pulsed 5V EXC
  • SymphoniePLUS3: SCM #3153 110S Temperature Sensor
    (Do not use SCM #3151 BP20!)
  • SymphoniePRO: P-SCM #9130, 0 to 5 V, SE Input, Pulsed 5V EXC
  • SymphoniePLUS3: SCM #3153 110S Temperature Sensor
    (Do not use SCM #3151 BP20!)
  • SymphoniePRO: P-SCM #9130, 0 to 5 V, SE Input, Pulsed 5V EXC
  • SymphoniePLUS3: SCM #3153 110S Temperature Sensor
    (Do not use SCM #3151 BP20!)
  • SymphoniePRO: P-SCM #9130, 0 to 5 V, SE Input, Pulsed 5V EXC
  • SymphoniePLUS3: SCM #3153 110S Temperature Sensor
    (Do not use SCM #3151 BP20!)
OUTPUT SIGNAL
Signal type Linear analog voltage Linear analog voltage Linear analog voltage Linear analog voltage Linear analog voltage
Transfer function Absolute Pressure in hPa = (Voltage x 244.192829) + 494.948781 typical
Absolute Pressure in inches Hg = (Voltage x 7.211029) + 14.615867 typical

Note: Transfer function above applies to 1.5-meter cable. For sensors with cable lengths longer than 1.5 meters, subtract 0.015949406 hPa (0.00047098563 inHg) per additional meter.
Absolute Pressure in hPa = (Voltage x 244.192829) + 494.948781 typical
Absolute Pressure in inches Hg = (Voltage x 7.211029) + 14.615867 typical

Note: Transfer function above applies to 1.5-meter cable. For sensors with cable lengths longer than 1.5 meters, subtract 0.015949406 hPa (0.00047098563 inHg) per additional meter.
Absolute Pressure in hPa = (Voltage x 244.192829) + 494.948781 typical
Absolute Pressure in inches Hg = (Voltage x 7.211029) + 14.615867 typical

Note: Transfer function above applies to 1.5-meter cable. For sensors with cable lengths longer than 1.5 meters, subtract 0.015949406 hPa (0.00047098563 inHg) per additional meter.
Absolute Pressure in hPa = (Voltage x 244.192829) + 494.948781 typical
Absolute Pressure in inches Hg = (Voltage x 7.211029) + 14.615867 typical

Note: Transfer function above applies to 1.5-meter cable. For sensors with cable lengths longer than 1.5 meters, subtract 0.015949406 hPa (0.00047098563 inHg) per additional meter.
Absolute Pressure in hPa = (Voltage x 244.192829) + 494.948781 typical
Absolute Pressure in inches Hg = (Voltage x 7.211029) + 14.615867 typical

Note: Transfer function above applies to 1.5-meter cable. For sensors with cable lengths longer than 1.5 meters, subtract 0.015949406 hPa (0.00047098563 inHg) per additional meter.
Accuracy Uncertainty (k = 2):
  • ± 0.83 hPa (@ 25°C)
  • ± 3.14 hPa (-20 to 40°C)
  • ± 1.83 hPa (0 to 40°C)
Uncertainty (k = 2):
  • ± 1.12 hPa (@ 25°C)
  • ± 3.43 hPa (-20 to 40°C)
  • ± 2.13 hPa (0 to 40°C)
Uncertainty (k = 2):
  • ± 1.12 hPa (@ 25°C)
  • ± 3.43 hPa (-20 to 40°C)
  • ± 2.13 hPa (0 to 40°C)
Uncertainty (k = 2):
  • ± 1.12 hPa (@ 25°C)
  • ± 3.43 hPa (-20 to 40°C)
  • ± 2.13 hPa (0 to 40°C)
Uncertainty (k = 2):
  • ± 1.12 hPa (@ 25°C)
  • ± 3.43 hPa (-20 to 40°C)
  • ± 2.13 hPa (0 to 40°C)
Electrical time constant 1 second 1 second 1 second 1 second 1 second
Calibration
  • Each sensor individually calibrated.
  • A certificate of calibration is available for each individual sensor.
  • Performed at NRG's ISO 9001: 2015-certified manufacturing facility.
  • Traceable to National Institute for Standards and Technology (NIST) standards.
  • Each sensor individually tested to meet or exceed published specifications.
  • A certificate of quality is available for each individual sensor.
  • Each sensor individually tested to meet or exceed published specifications.
  • A certificate of quality is available for each individual sensor.
  • Each sensor individually tested to meet or exceed published specifications.
  • A certificate of quality is available for each individual sensor.
  • Each sensor individually tested to meet or exceed published specifications.
  • A certificate of quality is available for each individual sensor.
Output signal range 0.020 to 2.480 VDC 0.020 to 2.480 VDC 0.020 to 2.480 VDC 0.020 to 2.480 VDC 0.020 to 2.480 VDC
Turn on time < 20 ms < 20 ms < 20 ms < 20 ms < 20 ms
Resolution 0.0092 hPa (0.0027 inHg) 0.0092 hPa (0.0027 inHg) 0.0092 hPa (0.0027 inHg) 0.0092 hPa (0.0027 inHg) 0.0092 hPa (0.0027 inHg)
Drift ± 1.0 hPa per year ± 1.0 hPa per year ± 1.0 hPa per year ± 1.0 hPa per year ± 1.0 hPa per year
POWER REQUIREMENTS
Supply voltage
  • 5 to 15 VDC
  • 5 V pulsed excitation recommended

    Note: When using a 3rd party data logger capable of pulsed excitation operation, please allow a minimum of 25ms settling time between the initial power-up and reading the sensor output voltage.
  • 5 to 15 VDC
  • 5 V pulsed excitation recommended

    Note: When using a 3rd party data logger capable of pulsed excitation operation, please allow a minimum of 25ms settling time between the initial power-up and reading the sensor output voltage.
  • 5 to 15 VDC
  • 5 V pulsed excitation recommended

    Note: When using a 3rd party data logger capable of pulsed excitation operation, please allow a minimum of 25ms settling time between the initial power-up and reading the sensor output voltage.
  • 5 to 15 VDC
  • 5 V pulsed excitation recommended

    Note: When using a 3rd party data logger capable of pulsed excitation operation, please allow a minimum of 25ms settling time between the initial power-up and reading the sensor output voltage.
  • 5 to 15 VDC
  • 5 V pulsed excitation recommended

    Note: When using a 3rd party data logger capable of pulsed excitation operation, please allow a minimum of 25ms settling time between the initial power-up and reading the sensor output voltage.
Supply current
  • 1.0 mA with recommended 5 V pulsed excitation
  • 1.25 mA max
  • 1.0 mA with recommended 5 V pulsed excitation
  • 1.25 mA max
  • 1.0 mA with recommended 5 V pulsed excitation
  • 1.25 mA max
  • 1.0 mA with recommended 5 V pulsed excitation
  • 1.25 mA max
  • 1.0 mA with recommended 5 V pulsed excitation
  • 1.25 mA max
INSTALLATION
Mounting
  • For maximum protection against ingress, place sensor inside data logger shelter box. Recommended but not required.

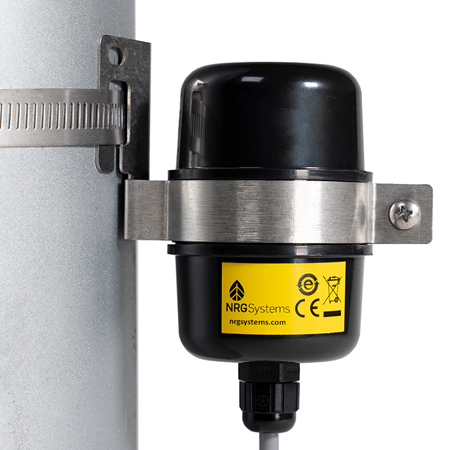

  • A hose clamp is included with each sensor to mount sensor directly to met tower beneath a data logger shelter box.

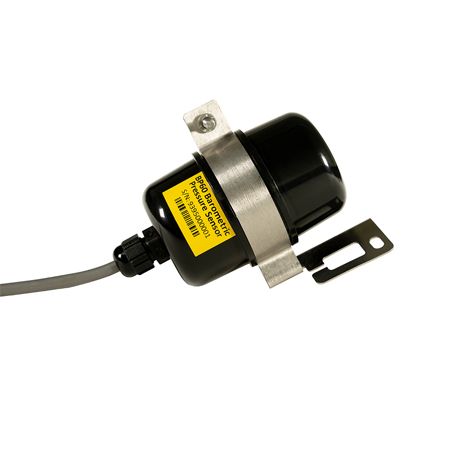

  • An optional mounting bracket is sold separately for secure mounting up-tower.
  • For maximum protection against ingress, place sensor inside data logger shelter box. Recommended but not required.
  • A hose clamp is included with each sensor to mount sensor directly to met tower beneath a data logger shelter box.
  • An optional mounting bracket is sold separately for secure mounting up-tower.
  • For maximum protection against ingress, place sensor inside data logger shelter box. Recommended but not required.
  • A hose clamp is included with each sensor to mount sensor directly to met tower beneath a data logger shelter box.
  • An optional mounting bracket is sold separately for secure mounting up-tower.
  • For maximum protection against ingress, place sensor inside data logger shelter box. Recommended but not required.
  • A hose clamp is included with each sensor to mount sensor directly to met tower beneath a data logger shelter box.
  • An optional mounting bracket is sold separately for secure mounting up-tower.
  • For maximum protection against ingress, place sensor inside data logger shelter box. Recommended but not required.
  • A hose clamp is included with each sensor to mount sensor directly to met tower beneath a data logger shelter box.
  • An optional mounting bracket is sold separately for secure mounting up-tower.
Tools required 8 mm (5/16 inch) nut driver or flat blade screwdriver 8 mm (5/16 inch) nut driver or flat blade screwdriver 8 mm (5/16 inch) nut driver or flat blade screwdriver 8 mm (5/16 inch) nut driver or flat blade screwdriver 8 mm (5/16 inch) nut driver or flat blade screwdriver
Accessories BP60 Mounting Bracket available for secure up-tower installations. BP60 Mounting Bracket available for secure up-tower installations. BP60 Mounting Bracket available for secure up-tower installations. BP60 Mounting Bracket available for secure up-tower installations. BP60 Mounting Bracket available for secure up-tower installations.
Wiring Wire leads:
  • Signal (clear wire)
  • Ground (black wire)
  • Excitation (red wire)
  • Shield wire for earth ground
Wire leads:
  • Signal (clear wire)
  • Ground (black wire)
  • Excitation (red wire)
  • Shield wire for earth ground
Wire leads:
  • Signal (clear wire)
  • Ground (black wire)
  • Excitation (red wire)
  • Shield wire for earth ground
Wire leads:
  • Signal (clear wire)
  • Ground (black wire)
  • Excitation (red wire)
  • Shield wire for earth ground
Wire leads:
  • Signal (clear wire)
  • Ground (black wire)
  • Excitation (red wire)
  • Shield wire for earth ground
ENVIRONMENTAL
Operating temperature range -40 to 70°C (-40 to 158°F) -40 to 70°C (-40 to 158°F) -40 to 70°C (-40 to 158°F) -40 to 70°C (-40 to 158°F) -40 to 70°C (-40 to 158°F)
Operating humidity range 0 to 100% RH 0 to 100% RH 0 to 100% RH 0 to 100% RH 0 to 100% RH
Lifespan 2 years + 2 years + 2 years + 2 years + 2 years +
Other
  • IP55 Rated
  • IP55 Rated
  • IP55 Rated
  • IP55 Rated
  • IP55 Rated
PHYSICAL
Cable length 1.5m (5 ft) 1.5m (5 ft) 67m (220 ft) 90m (295 ft) 110m (361 ft)
Weight 0.12 kg (0.27 lbs) 0.12 kg (0.27 lbs) 2.55 kg (5.63 lbs) 3.41 kg (7.51 lbs) 4.15 kg (9.14 lbs)
Dimensions 55 mm (2.15") diameter x 101 mm (4.0") tall including cable gland 55 mm (2.15") diameter x 101 mm (4.0") tall including cable gland 55 mm (2.15") diameter x 101 mm (4.0") tall including cable gland 55 mm (2.15") diameter x 101 mm (4.0") tall including cable gland 55 mm (2.15") diameter x 101 mm (4.0") tall including cable gland
MATERIALS
Cable 3 conductor 22 AWG, with overall foil shield and drain wire, PVC jacket 3 conductor 22 AWG, with overall foil shield and drain wire, PVC jacket 3 conductor 22 AWG, with overall foil shield and drain wire, PVC jacket 3 conductor 22 AWG, with overall foil shield and drain wire, PVC jacket 3 conductor 22 AWG, with overall foil shield and drain wire, PVC jacket

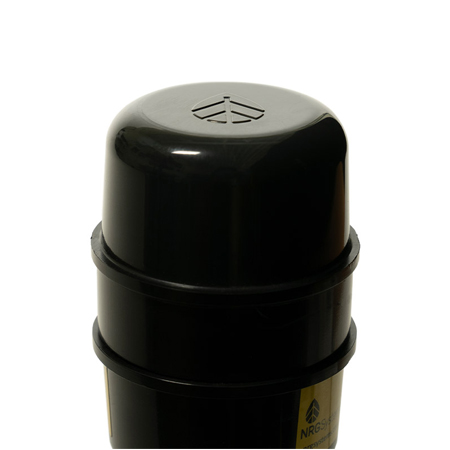

Enclosure Weatherproof black ASA Weatherproof black ASA Weatherproof black ASA Weatherproof black ASA Weatherproof black ASA
  • Đánh giá tài nguyên gió
  • Tối ưu hóa Nhà máy gió
