Bộ ghi dữ liệu khảo sát năng lượng gió – SymphoniePRO

Mã sản phẩm:SymphoniePRO
Nhà cung cấp:NRG Systems
Giá: Liên hệ
Mô tả
Thông số kỹ thuật
Ứng dụng
Tải xuống

SymphoniePRO là bộ ghi dữ liệu công suất thấp, cấp công nghiệp được thiết kế đặc biệt để thực hiện đánh giá tài nguyên cho ngành năng lượng tái tạo (khảo sát năng lượng gió). Với các tùy chọn cho bảng đấu dây 26 kênh hoặc 16 kênh, công suất đo lường của bộ ghi có thể được tối ưu hóa khi cần thiết. Giá trị thống kê của mỗi kênh được tính toán từ các mẫu dữ liệu 1 giây liên tục và được tính trung bình trong một khoảng thời gian do người dùng lựa chọn (mặc định 10 phút). Dữ liệu đã thu thập được lưu trữ hiệu quả dưới dạng tệp nhị phân* .RLD trên bộ nhớ Flash bên trong với bản sao dự phòng trên thẻ SD bên ngoài, nếu được cài đặt.

Dữ liệu được truyền và hệ thống được cấp nguồn qua dòng mô-đun nguồn và giao tiếp Symphonie iPackGPS của chúng tôi. Chỉ yêu cầu nâng cấp firmware để tương thích với bộ ghi dữ liệu mới. Ngoài việc gửi dữ liệu qua email SMTP, bộ ghi dữ liệu khảo sát năng lượng gió SymphoniePRO cho phép khả năng kết nối từ xa, thời gian thực qua giao thức MetLink của chúng tôi cho các tác vụ như tải xuống dữ liệu tự động hoặc thủ công, nâng cấp chương trình cơ sở, xem dữ liệu trực tiếp hoặc thay đổi cấu hình.

Ứng dụng SymphoniePRO Desktop là một gói phần mềm PC hiện đại và trực quan. Được sử dụng để xử lý các tệp dữ liệu thô cũng như cấu hình và giao tiếp với bộ ghi dữ liệu SymphoniePRO và iPack. Ứng dụng SymphoniePRO Desktop theo dõi dữ liệu trang web và tạo ra các tệp văn bản phân cách bằng tab (ASCII) linh hoạt tương thích với phần mềm hàng đầu trong ngành. Ngoài ra, phần mềm cho phép người dùng xem dữ liệu “trực tiếp”, áp dụng các bản cập nhật chương trình cơ sở cho bộ ghi dữ liệu và iPacks, cũng như xem trước các tệp dữ liệu ở định dạng chuỗi thời gian.

Liên hệ ngay cho chúng tôi để được tư vấn hoàn toàn miễn phí về SymphoniePRO

*Tìm hiểu thêm về NRG: Tại đây

*Fanpage: DIGI TECHNOLOGIES


  26-Channel (#8547) 16-Channel (#11270)
DESCRIPTION
Instrument type 26 channel internet-enabled micropower data logger for the renewable energy industry 16 channel internet-enabled micropower data logger for the renewable energy industry
Applications Wind and solar resource assessment, power performance monitoring, and forecasting Wind and solar resource assessment, power performance monitoring, and forecasting
Instrument compatibility Symphonie iPack Communication + Power Modules:
  • iPackGPS | GSM/GPRS
  • iPackGPS | 3G GSM
  • iPackGPS | CDMA
  • iPackACCESS | BGAN M2M Satellite
  • iPackACCESS | Modbus TCP
Symphonie iPack Communication + Power Modules:
  • iPackGPS | GSM/GPRS
  • iPackGPS | 3G GSM
  • iPackGPS | CDMA
  • iPackACCESS | BGAN M2M Satellite
  • iPackACCESS | Modbus TCP
DATA COLLECTION
Sampling interval 1 Hz (IEC 61400-12-1 compliant) 1 Hz (IEC 61400-12-1 compliant)
Averaging interval 10-minute by default; user-selectable alternatives (1, 2, 5, 10, 15, 30, and 60 minutes) 10-minute by default; user-selectable alternatives (1, 2, 5, 10, 15, 30, and 60 minutes)
Real time clock Internal battery-backed with GPS or internet time synchronization (with iPack) Internal battery-backed with GPS or internet time synchronization (with iPack)
Storage medium
  • User-selectable storage of statistical data with optional storage of raw (1 Hz) sample data
  • 8 MB internal flash memory
  • Options for either 512 MB or 2 GB SD card
  • User-selectable storage of statistical data with optional storage of raw (1 Hz) sample data
  • 8 MB internal flash memory
  • Options for either 512 MB or 2 GB SD card
Channel Capacity
  • 12 counter channels
  • 14 analog channels: 7 built-in, 7 configurable with signal conditioning modules (P-SCMs)
  • Two (2) RS-485 communication channels, each full or half duplex with support for up to 6 devices
  • Eight (8) counter channels
  • Eight (8) analog channels: Five (5) built-in, Three (3) configurable with signal conditioning modules (P-SCMs)
Counter Channels Sensor Compatibility Compatible with a wide array of industry-standard anemometers including:
  • NRG 40C, Class 1, or compatible sine wave anemometers
  • Opto anemometers
  • Reed switch anemometers
  • Other frequency signals up to 2,500 Hz, 12 V excitation is provided by logger
    Includes totalizer mode for Tipping Bucket Rain Gauge and other accumulator sensors
Compatible with a wide array of industry-standard anemometers including:
  • NRG 40C, Class 1, or compatible sine wave anemometers
  • Opto anemometers
  • Reed switch anemometers
  • Other frequency signals up to 2,500 Hz, 12 V excitation is provided by logger
    Includes totalizer mode for Tipping Bucket Rain Gauge and other accumulator sensors
Analog Channels Sensor Compatibility Compatible with a wide array of sensors including:
  • NRG standard analog sensors (200P Wind Direction Vane, 110S Temperature, BP20 Barometric Pressure, RH5X Relative Humidity, etc.)
  • Industry-standard pyranometers (Li-Cor LI-200SZ, Hukseflux LP02, SR11, SR12, SR20, Kipp & Zonen CMP3, CMP11, CMP21)
    Wide range of other compatible sensors, individually verified upon request
  • Built-in channels 13-15: 0 to 5 V Analog; 2.5 or 5 V excitation; no P-SCMs required
  • Built-in channels 16-19: 0 to 5 V Analog; 5 or 12 V excitation; no P-SCMs required
  • P-SCM Channels 20-26 (signal range dependent on individual P-SCM card)
Compatible with a wide array of sensors including:
  • NRG standard analog sensors (200P Wind Direction Vane, 110S Temperature, BP20 Barometric Pressure, RH5X Relative Humidity, etc.)
  • Industry-standard pyranometers (Li-Cor LI-200SZ, Hukseflux LP02, SR11, SR12, SR20, Kipp & Zonen CMP3, CMP11, CMP21)
    Wide range of other compatible sensors, individually verified upon request
  • Three (3) Built-in channels: 0 to 5 V Analog; 2.5 or 5 V excitation; no P-SCMs required
  • Two (2) Built-in channels: 0 to 5 V Analog; 5 or 12 V excitation; no P-SCMs required
  • Three (3) P-SCM Channels: signal range dependent on individual P-SCM card
Analog Measurement Accuracy 0.04% of full scale 0.04% of full scale
RS-485 Channels Sensor Compatibility Contact NRG to discuss support for specific model types n/a
Parameters recorded for each channel
  • Average
  • Standard Deviation
  • Minimum / Maximum 1-sec sample
  • Maximum 3-sec gust with direction
  • Sum for totalizer inputs
    Note: Statistics reported on each channel dependent on measurement type
  • Average
  • Standard Deviation
  • Minimum / Maximum 1-sec sample
  • Maximum 3-sec gust with direction
  • Sum for totalizer inputs
    Note: Statistics reported on each channel dependent on measurement type
Data delivery
  • Automated delivery via iPack
  • Direct live connection through iPack
  • USB connection
  • Read from SD card
  • Automated delivery via iPack
  • Direct live connection through iPack
  • USB connection
  • Read from SD card
Security
  • Logger access PIN with 2-day lockout after 8 failed attempts
  • 128-bit data file encryption with user-specified password
  • Logger access PIN with 2-day lockout after 8 failed attempts
  • 128-bit data file encryption with user-specified password
RESOLUTION
Analog measurement resolution 16-bit A/D conversion (76 uV resolution across 5 V range) 16-bit A/D conversion (76 uV resolution across 5 V range)

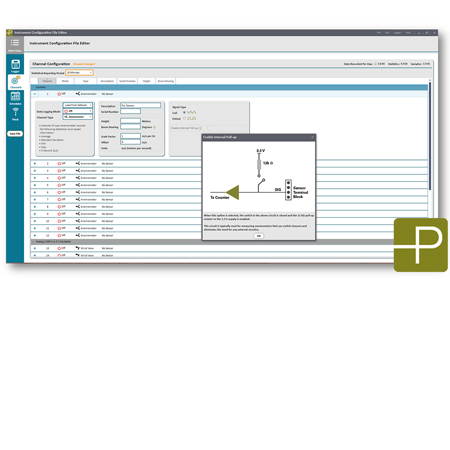

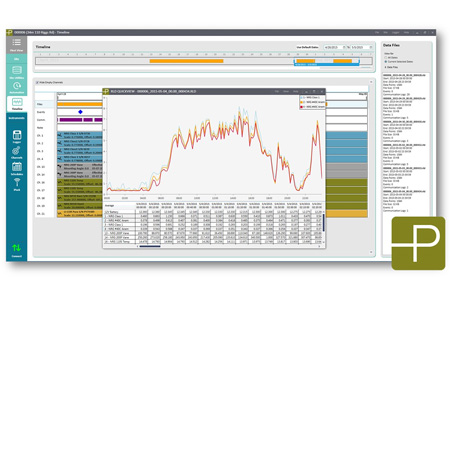

SOFTWARE
Type Windows (7 or later) compatible application Windows (7 or later) compatible application
Capabilities
  • Import data files
  • Output tabular text files
  • Configure SymphoniePRO data loggers and Symphonie iPacks
  • Store configuration files for repeat programming
  • View live data including diagnostics via remote connections
  • Manage automated connections
  • Administer firmware updates to SymphoniePRO data loggers and Symphonie iPacks
  • Integrate with enterprise-level programs via command line mode

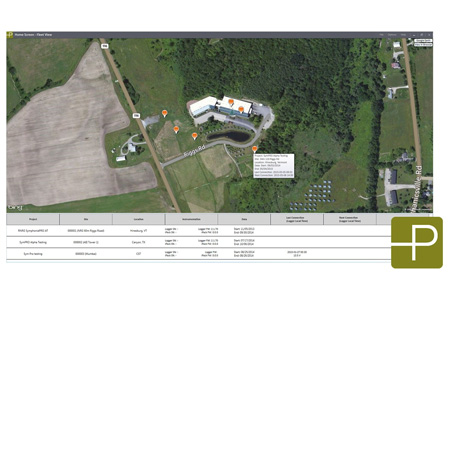

  • Includes integrated map and exports KML files
  • Import data files
  • Output tabular text files
  • Configure SymphoniePRO data loggers and Symphonie iPacks
  • Store configuration files for repeat programming
  • View live data including diagnostics via remote connections
  • Manage automated connections
  • Administer firmware updates to SymphoniePRO data loggers and Symphonie iPacks
  • Integrate with enterprise-level programs via command line mode
  • Includes integrated map and exports KML files
CONFIGURATION
User interface
  • SymphoniePRO Desktop Application
  • LCD with 16 button keypad with audible feedback
  • SymphoniePRO Desktop Application
  • LCD with 16 button keypad with audible feedback
Configurable parameters
  • All parameters configured with PC using SymphoniePRO Desktop Application through MetLink connection (USB or TCP/IP)
  • All parameters configured with PC using SymphoniePRO Desktop Application through MetLink connection (USB or TCP/IP)
CONNECTIONS

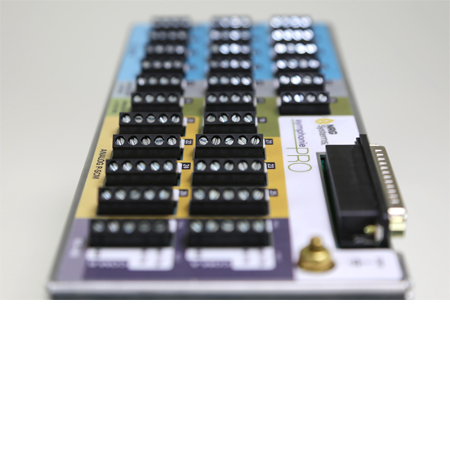

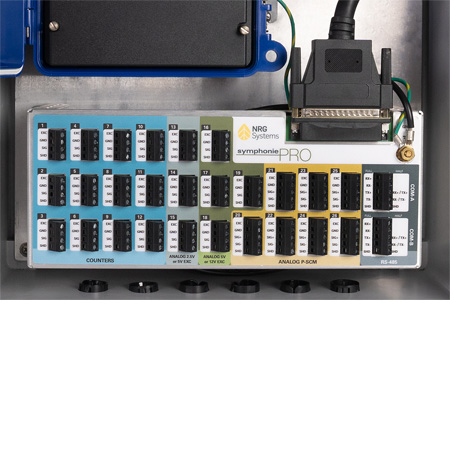

Sensor wiring
  • Sensors connected to wiring panel
  • Field wiring panel mounted in shelter box connected to logger via interconnect cable
  • Ground stud connects to earth ground with included ground cable
  • Sensors connect to wiring panel
  • Field wiring panel plugs directly into Logger
  • Wiring panel ground stud connects to earth ground with included ground cable
Expansion slots Seven (7) signal conditioning module slots accept analog P-SCMs Three (3) Analog channels configurable with P-SCM signal conditioning modules
Communication ports
  • Dedicated USB-B port on logger faceplate for configuration
  • Dedicated male DB25 interfaces to one optional iPack communications module
  • Two (2) RS-485 serial communication ports on wiring panel
  • Dedicated USB-B port on logger faceplate for configuration
  • Dedicated male DB25 interfaces to one optional iPack communications module
POWER REQUIREMENTS
Batteries
  • Two (2) 1.5 volt D-Cell batteries (included with logger)
  • iPackGPS equipped with PV provides autonomous power to data logger when connected, making D-Cell batteries back up power (nominal configuration)
  • Two (2) 1.5 volt D-Cell batteries (included with logger)
  • iPackGPS equipped with PV provides autonomous power to data logger when connected, making D-Cell batteries back up power (nominal configuration)
External power input Provided by iPack Provided by iPack
External solar input Provided by iPack Provided by iPack
External power output Provided by iPack (iPackACCESS only) Provided by iPack (iPackACCESS only)

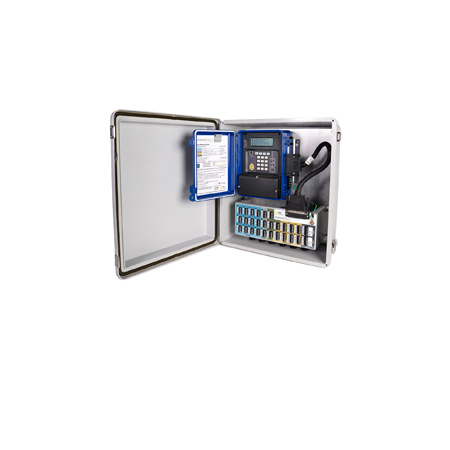

INSTALLATION
Mounting
  • Logger and iPack attach to logger mounting bracket; Keyed slots allow for easy installation/removal in shelter box
  • Wiring panel mounts separately to shelter box back plate with four (4) Phillips 10-32 x 0.5 in. screws
  • Logger and iPack attach to logger mounting bracket; Keyed slots allow for easy installation/removal in shelter box
  • Wiring panel mounts directly to Logger with two screws
Tools required
  • Screwdriver for wiring input terminals (included)
  • 8 mm (5/16 in.) wrench or nut driver for mounting screws and logger ground lug
  • Screwdriver for wiring input terminals (included)
  • 8 mm (5/16 in.) wrench or nut driver for mounting screws and logger ground lug
ENVIRONMENTAL
Operating temperature range -40 °C to 65 °C (-40 °F to 149 °F) -40 °C to 65 °C (-40 °F to 149 °F)
Operating humidity range
  • 0 to 100% relative humidity non-condensing
  • IP65 ingress protection with proper installation in Symphonie shelter box enclosure
  • 0 to 100% relative humidity non-condensing
  • IP65 ingress protection with proper installation in Symphonie shelter box enclosure
PHYSICAL
Weight 1.3 Kg (2.6 lbs) including batteries 1.3 Kg (2.6 lbs) including batteries
Dimensions
  • Logger = 22.2 cm x 18.7 cm x 7.4 cm (8.7 in. x 7.4 in. x 2.9 in.)
  • Wiring panel = 30 cm x 12 cm x 5 cm
  • 40.6 cm (16 in.) interconnect cable
Logger (including wiring panel): 22.2 cm x 20.1 cm x 7.6 cm (8.7 in. x 7.9 in. x 3.0 in.)
MATERIALS
Wiring panel Formed aluminum enclosure, zinc-plated screws and terminals
  • Black ABS enclosure
  • Zinc-plated screws and terminals
Enclosure Weatherproof polycarbonate Weatherproof polycarbonate
  • Đánh giá tài nguyên gió
  • Tối ưu hóa Nhà máy gió
