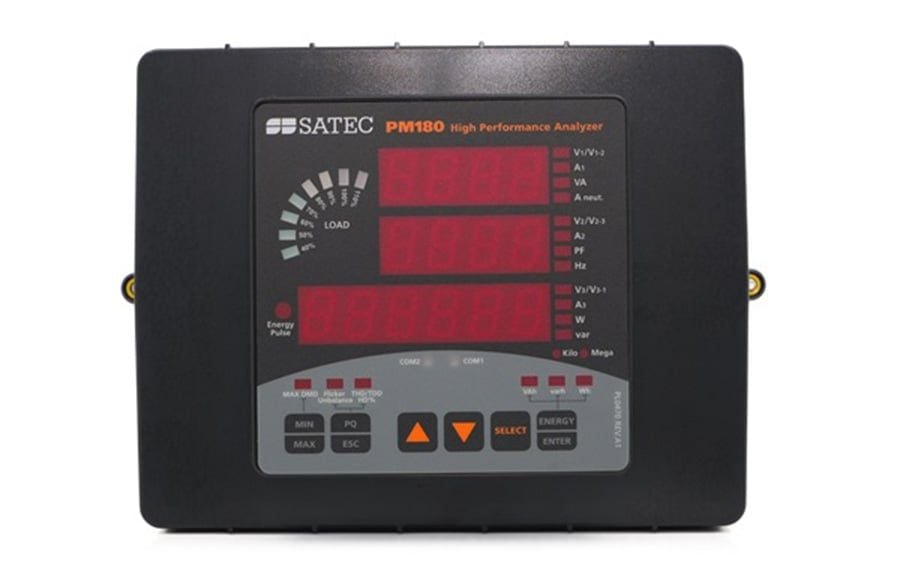

Đồng hồ phân tích chất lượng điện - PM180

Đồng hồ phân tích chất lượng điện năng

Được NMI chứng nhận Class A (Edition 3) theo IEC 61000-4-30, PM180 là một trong những máy phân tích tiên tiến nhất trên thị trường. Tìm hiểu thêm về chất lượng điện năng và cách thức giám sát chất lượng điện năng giúp tiết kiệm chi phí.

• Class A Ed. 3
• Phát hiện hướng nhiễu loạn
• Báo cáo chất lượng điện năng theo EN 50160 và IEEE 1159
• Bộ ghi quá độ: 1024 mẫu/chu kỳ

PM180 tích hợp nhiều chức năng tiên tiến trong một thiết bị duy nhất, mang đến giải pháp hiệu quả về chi phí cho giám sát và điều khiển trạm biến áp.

Thiết kế mô-đun hỗ trợ các card mở rộng có thể thay nóng, cho phép cấu hình thiết bị để đáp ứng nhiều ứng dụng khác nhau. Bằng cách tích hợp chức năng của nhiều thiết bị trên cùng một nền tảng, PM180 giúp giảm chi phí thiết bị, tiết kiệm không gian trên bảng điều khiển và đơn giản hóa thiết kế hệ thống.

Khám phá các tính năng nổi bật của PM180 và tìm hiểu lý do thiết bị là lựa chọn phù hợp cho các trạm biến áp hiện đại.

Các tính năng chính:

• Độ chính xác Class 0.2 / 0.2S theo ANSI và IEC 62053-22
• Hỗ trợ IEC 61850
• Các giao thức IEC 60870-5-101/104, DNP3 và Modbus
• Giao diện IRIG-B và Ethernet cáp quang

PMU

Các hệ thống giám sát diện rộng sử dụng Thiết bị đo lường pha (PMU) để cung cấp các phép đo đồng bộ theo thời gian thực trên toàn lưới điện.

1) Tuân thủ đầy đủ IEEE C37.118.1 cho cả:

• M-Class
• P-Class

2) Khả năng tương tác toàn diện, hỗ trợ:

• Giao thức IEEE C37.118.2
• Giao thức IEC 61850-9-2
• 5 khe truyền dữ liệu (giao thức UDP và TCP)

3) Đồng bộ thời gian linh hoạt với độ chính xác cao: PTP và IRIG-B

4) Sai số véc-tơ tổng dự kiến ở trạng thái xác lập: (TVE): < 0,05%

Bộ ghi sự cố và máy phân tích trình tự sự kiện

Các hệ thống ghi sự cố có thể có quy mô lớn, phức tạp và chi phí cao. SATEC cung cấp một giải pháp nhỏ gọn, hiệu quả về chi phí, kết hợp khả năng ghi sự cố độ phân giải cao với chức năng tính toán khoảng cách đến điểm sự cố.

Bộ ghi trình tự sự kiện tích hợp giúp người vận hành phân tích hoạt động của hệ thống bảo vệ, xác minh thứ tự và thời điểm xảy ra các sự kiện, đồng thời đánh giá liệu các thiết bị bảo vệ có hoạt động đúng như dự kiến hay không.

Các tính năng chính:

• Đo dòng điện lên đến 40 × In
• Ghi trình tự sự kiện
• Tính toán khoảng cách đến điểm sự cố
• Phân tích sự cố và xác minh hoạt động của hệ thống bảo vệ

Bộ điều khiển ngăn lộ

Các ngõ vào và ngõ ra số, kết hợp với logic PLC và nền tảng truyền thông có độ tin cậy cao, cho phép thực hiện chức năng điều khiển ngăn lộ.

• Truyền thông IEC 61850 GOOSE giữa các thiết bị
• I/O: Tối đa 48 I/O số và tương tự

Độ chính xác

• Class 0.2/0.2S theo ANSI C12.20 / IEC 62053-22
• Class 0.2 theo IEC 61557-12

Đồng hồ đo điện năng

• Đo điện: điện áp True RMS, dòng điện, công suất, hệ số công suất, dòng trung tính, góc pha và độ mất cân bằng điện áp/dòng điện, tần số, các thành phần đối xứng và nhiều thông số khác
• Ghi nhật ký dữ liệu sự kiện và thông số
• Tần số lấy mẫu: lên đến 1024* mẫu mỗi chu kỳ
• Chức năng biểu giá theo thời gian sử dụng (TOU) nâng cao (16 nguồn điện năng, bao gồm xung số bên ngoài; tối đa 4 mùa, 4 biểu đồ ngày, 8 biểu giá, lịch tự động linh hoạt), đáp ứng các cơ chế tính cước phức tạp
• Ngõ ra KYZ hoặc KY và chỉ thị LED phục vụ hiệu chuẩn và kiểm tra (thông qua màn hình tùy chọn)

Chất lượng điện năng

• Được NMI chứng nhận Class A, Edition 3 theo IEC 61000-4-30
• Giám sát, thống kê & báo cáo theo EN50160 / GOST 32144
• Thống kê sự kiện kết hợp ghi dạng sóng trên 8 kênh (4 ngõ vào điện áp, 4 ngõ vào dòng điện) @ 256/1024 mẫu/chu kỳ
• Góc V-I, THD, TDD và hệ số K cho điện áp và dòng điện, cùng các sóng hài đến bậc 63; từng thành phần sóng hài của V, I, P, Q
• Bao gồm xác định hướng sóng hài công suất (phía tải hoặc phía nguồn)
• Sóng hài liên bậc
• Phát hiện hướng nhiễu loạn (phía thượng nguồn/hạ nguồn)
• Flicker theo IEC 61000-4-15
• Phát hiện quá độ có thời gian ngắn đến 17 μs

Thiết bị đo lường pha (PMU)

• Tuân thủ các yêu cầu hiệu năng P-Class và M-Class theo IEEE C37.118.1-2011, IEEE C37.118.1a-2014 và IEC/IEEE 60255-118-1:2018
• Đo véc-tơ pha điện áp/dòng điện (V/I) ba pha theo IEEE C37.118.1, được đồng bộ theo tham chiếu thời gian UTC chung (ví dụ: GPS), sử dụng nguồn mã thời gian IRIG-B hoặc nguồn đồng hồ chủ IEEE 1588 PTPv2
• Đo đồng bộ tần số và tốc độ thay đổi tần số (ROCOF) theo IEEE C37.118.1
• Sai số véc-tơ tổng (TVE) dự kiến ở trạng thái xác lập: < 0,05%
• Tốc độ truyền: từ 1 đến 50 hoặc 60 khung hình/giây @ 50 hoặc 60 Hz tương ứng
• IEEE C37.118.2
  • Có thể lựa chọn loại véc-tơ pha: chỉ dữ liệu véc-tơ pha; chỉ thành phần thứ tự thuận; dữ liệu pha + thành phần thứ tự thuận
  • Truyền dữ liệu UDP và TCP theo mô hình client-server; truyền dữ liệu UDP tự phát qua giao thức IP
  • Tùy chọn mở rộng khung IEEE C37.118.2 với dữ liệu tương tự (tổng công suất tác dụng, công suất phản kháng, công suất biểu kiến và hệ số công suất) cùng dữ liệu trạng thái số (tối đa 32 ngõ vào)
  • Truyền tự phát/không yêu cầu các khung CFG-2 / CFG-3. Khi được kích hoạt, khung CFG được gửi một lần trước khi bắt đầu truyền ở chế độ UDP/TCP unicast và được gửi định kỳ sau mỗi 30 giây ở chế độ UDP multicast/tự phát
• Truyền liên tục dữ liệu véc-tơ pha qua Ethernet bằng dịch vụ Giá trị Lấy mẫu (SV) multicast IEC 61850-9-2, với ánh xạ dữ liệu véc-tơ pha đồng bộ tuân thủ IEEE C37.118.2 theo hướng dẫn IEC 61850-9-2 và IEC 61850-90-5
• 5 khe truyền dữ liệu để truyền liên tục dữ liệu véc-tơ pha đồng bộ qua kết nối UDP unicast và/hoặc TCP

Ghi nhật ký, ghi dữ liệu & lập trình

• Bộ điều khiển có thể lập trình: tối đa 64 điểm đặt điều khiển, tối đa 8 điều kiện; logic OR, AND, các hàm số học, nhiều tùy chọn kích hoạt, ngưỡng và độ trễ có thể lập trình, điều khiển rơ-le và ghi dữ liệu theo sự kiện
• Hỗ trợ cấu hình PLC theo IEC 61131 (LD, FBD)
• 8 bộ ghi dạng sóng tốc độ cao: đồng thời 8 kênh AC, 1 kênh DC; tối đa 48 ngõ vào số trên cùng một biểu đồ
• Tốc độ lấy mẫu dạng sóng: 32, 64, 128 hoặc 256 mẫu mỗi chu kỳ; tối đa 20 chu kỳ trước sự cố (2 chu kỳ ở 1024 mẫu mỗi chu kỳ hoặc 4 chu kỳ ở 512 mẫu mỗi chu kỳ khi sử dụng Mô-đun Quá độ)
• Ghi dạng sóng liên tục lên đến 3,5 phút
• Độ phân giải 1 ms cho các ngõ vào số
• 16 bộ ghi dữ liệu tốc độ cao (16 thông số trên mỗi nhật ký dữ liệu): từ RMS ½ chu kỳ đến đường bao RMS 2 giờ; tối đa 20 chu kỳ trước/sau sự cố; ghi dữ liệu có thể lập trình theo định kỳ hoặc theo tín hiệu kích hoạt bên trong hay bên ngoài
• Thời gian đáp ứng: ½ chu kỳ
• 32 bộ đếm số nội bộ
• 16 bộ định thời nội bộ có thể lập trình (½ chu kỳ đến 24 giờ)

Ngõ vào dòng điện đa tùy chọn

• 5 A
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• CS1S: ngõ vào chuyên dụng cho HACS lõi chẻ 100 A, được hiệu chuẩn ở 5 A
• CS1H: ngõ vào chuyên dụng cho kẹp dòng HACS cầm tay 100 A, được hiệu chuẩn ở 5 A
• 3 V AC: ngõ vào dành cho kẹp dòng thông dụng (Rogowski)
• 200 A @ mô-đun Bộ ghi sự cố số

Ngõ vào đo điện áp

• Điện áp danh định 120 V AC
• Điện áp danh định 690 V AC

Dải hoạt động: Ứng dụng dải rộng lên đến 828 V AC

Ngõ vào điện áp AC/DC thứ 5: Giám sát ắc quy trạm biến áp (lên đến 300 V DC)

I/O số

16 ngõ vào kỹ thuật số

• Phát hiện tiếp điểm khô: nguồn cấp nội bộ 24 V DC
• Phát hiện tiếp điểm có điện áp:
  Nguồn cấp ngoài 24/48/125/250 V DC

8 ngõ ra rơ-le: Rơ-le cơ điện (SPST Form A)

• 8 A/250 V AC
• 5 A/30 VDC
• 0,25 A/250 V DC
• 5 A/24 V DC

Kết hợp: 8 ngõ vào số + 4 ngõ ra rơ-le

• 8DI/4RO EMR DRC

• 8DI/4RO SSR DRC

• 8DI/4RO EMR 24V

• 8DI/4RO SSR 24V

• 8DI/4RO EMR 125V

• 8DI/4RO SSR 125V

• 8DI/4RO EMR 250V

• 8DI/4RO SSR 250V

I/O analog

Kết hợp: 4 ngõ vào analog + 4 ngõ ra analog
Các tùy chọn hiện có (định mức giống nhau cho ngõ vào và ngõ ra):

• ±1 mA, tải tối đa 10 kΩ (quá tải 100%)
• 0-20 mA, tải tối đa 510 Ω
• 4-20 mA, tải tối đa 510 Ω
• 0-1 mA, tải tối đa 10 kΩ (quá tải 100%)

Giao thức truyền thông

Tích hợp:

• RS-485
• USB
• ETH 10/100Base-T
• IRIG-B

Tùy chọn/bổ sung: (1 tùy chọn cho mỗi thiết bị)

• Ethernet cáp quang; bao gồm Ethernet dự phòng và cổng RS485 thứ 2
• 3G GSM; bao gồm cổng RS485 thứ 2

Giao thức truyền thông

• Modbus
• ASCII
• DNP3.0
• IEC 60870-5-101/104
• IEC 61850

Tùy chọn màn hình:

• Phiên bản bộ chuyển đổi đo lường: không có màn hình. Lắp trên thanh DIN
• Màn hình đồ họa màu: trang bị màn hình cảm ứng 5,7″
• Màn hình LED: màn hình LED 3 dòng siêu sáng

Đồng hồ thời gian thực & đồng bộ hóa

• Đồng hồ thời gian thực với độ sai lệch tối đa 5 giây/tháng @ 25°C
• Cung cấp độ phân giải thời gian 1 ms thông qua ngõ vào mã thời gian IRIG-B hoặc đồng hồ vệ tinh để tạo cơ sở thời gian chung (yêu cầu mô-đun IRIG-B)
• Khi hoạt động như một SNTP client, thiết bị có thể nhận tín hiệu đồng bộ định kỳ cho đồng hồ từ máy chủ SNTP
• Đồng bộ thời gian từ ngõ vào số với độ chính xác 1 ms

Nguồn cấp

Tích hợp: 85-265 V AC / 88-290 V DC

Các tùy chọn bổ sung:

• AUX 85-265 V AC / 88-290 V DC
• AUX 9,6-35 V DC

Bảo mật thiết bị nâng cao

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Cho phép thiết lập tối đa 20 người dùng với các cấp quyền truy cập khác nhau
• Yêu cầu mật khẩu có độ phức tạp cao
• Nhật ký truy cập và cấu hình được tự động ghi liên tục, lưu lại toàn bộ hoạt động của người dùng

Lắp đặt

• Lắp trên rack 19″
• Lắp trên thanh DIN
• Lắp trên bảng điều khiển

Tuân thủ EN50022
