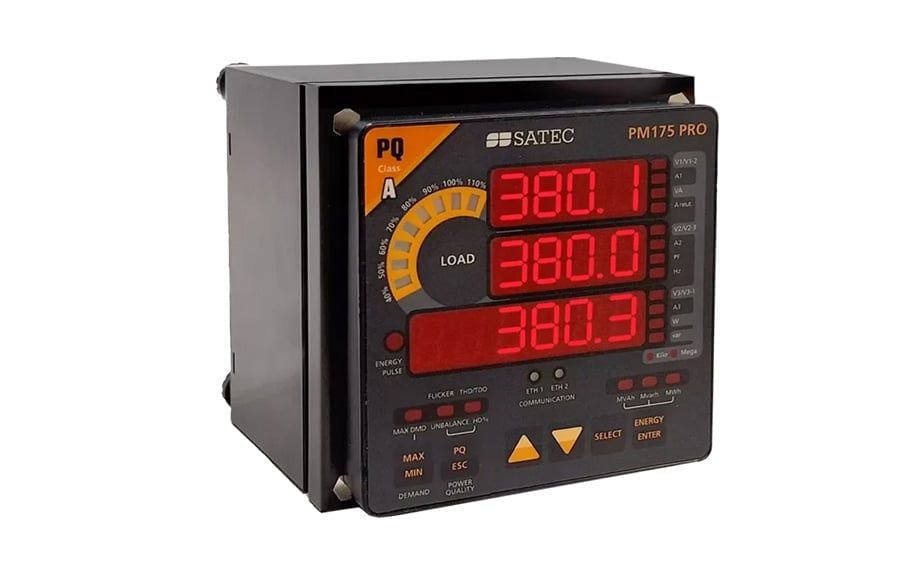

Đồng hồ phân tích chất lượng điện - PM17x PRO

Được trang bị màn hình LED sáng rõ, các máy phân tích chất lượng điện năng dòng PM17x PRO kết hợp giao diện và trải nghiệm vận hành quen thuộc của các model PM17x thế hệ trước với những tính năng tiên tiến của dòng PRO. Bên cạnh đó, các máy phân tích PM17x PRO còn được trang bị những tính năng độc đáo chỉ có trên phân dòng PM17x, chẳng hạn như ngõ vào IRIG-B và ngõ vào điện áp thứ tư (Vref).

Hỗ trợ nhiều giao thức (IEC 61850, DNP3 và IEC 60870-5-101/104) cùng Ethernet hai cổng, PM17x PRO là giải pháp toàn diện cho giám sát điện năng, đáp ứng và vượt các yêu cầu hiện hành trong các ứng dụng ngành điện và công nghiệp.

• PM175: Model dành cho thị trường châu Âu, hỗ trợ báo cáo theo EN 50160
• PM174: Model dành cho thị trường Bắc Mỹ, hỗ trợ báo cáo theo IEEE 1159
• PM172: Đồng hồ đo điện năng nâng cao, cung cấp hầu hết các tính năng phân tích chất lượng điện năng; không bao gồm các báo cáo và thống kê nêu trên.

Công tơ đo đếm doanh thu: Độ chính xác Class 0.2/0.2S
Ngõ vào dải rộng: 1.000 V AC

Chất lượng điện năng

• Máy phân tích Class A, Ed. 3.1 theo IEC 61000-4-30 (PM174/5 PRO)
• Báo cáo theo EN 50160 (PM175 PRO)
• Báo cáo theo IEEE 1159 (PM174 PRO)
• Phân tích sóng hài theo IEEE 519
• Thu nhận và ghi dạng sóng
• Độ phân giải lên đến 0,0001 Hz
• Phát hiện dòng điện rò qua ngõ vào dòng điện thứ tư

Truyền thông

• Ethernet hai cổng: hỗ trợ RSTP
• IEC 61850
• Giao thức mở: Modbus RTU; DNP3.0; IEC 60870-5-101/104

I/O kỹ thuật số & analog

I/O tích hợp: 1 RO; 2 DI; 1 AI

Nhiều tùy chọn ngõ vào dòng điện

• 5 A hoặc 1 A
• 40 mA dành cho CT HACS (100–3.000 A)
• RS5: HACS 5 A dạng kẹp, dùng để nâng cấp hệ thống hiện hữu (retrofit)
• LPIT: Ngõ vào RJ45 hỗ trợ cảm biến LPIT; dòng điện sơ cấp lên đến 650 A và thông số phía thứ cấp 80 A/150 mV @ 50 Hz và 80 A/180 mV @ 60 Hz

Đồng hồ đo điện năng 3 pha đa chức năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số và độ mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)

Chất lượng điện năng

• Máy phân tích Class A, Ed. 3.1
• Báo cáo và thống kê theo EN 50160 (PM175: phiên bản EU)
• Báo cáo và thống kê theo IEEE 1159 (PM174: phiên bản Mỹ)
• Ghi nhận các sự kiện sụt/lõm điện áp (Dips/Sags), gián đoạn, tăng điện áp (Swells), mất cân bằng, quá độ và THD
• THD điện áp và dòng điện, cảnh báo tùy chỉnh, TDD, hệ số K, hệ số đỉnh (Crest Factor)
• Phân tích từng thành phần sóng hài, đến bậc 63
• Phân tích sóng hài theo IEEE 519

Thu nhận và ghi dạng sóng

• Cho phép thu nhận đồng thời tất cả các kênh điện áp và dòng điện với tốc độ lấy mẫu có thể lựa chọn, lên đến 256 mẫu/chu kỳ
• Có thể lựa chọn thời lượng ghi trước sự cố / sau sự cố

Ngõ vào dòng điện đa tùy chọn

• Ngõ vào dòng điện tiêu chuẩn 1 A hoặc 5 A
• Ngõ vào 40 mA, được thiết kế cho CT HACS của SATEC
• RS5: Ngõ vào chuyên dụng cho HACS 5 A dạng kẹp, dùng để nâng cấp (retrofit) trên mạch thứ cấp của CT hiện hữu
• LPIT: Ngõ vào RJ45 hỗ trợ cảm biến LPIT; dòng điện sơ cấp lên đến 650 A và thông số phía thứ cấp 80 A/150 mV @ 50 Hz và 80 A/180 mV @ 60 Hz

Công tơ đo đếm doanh thu

• Độ chính xác Class 0.2S/0.2 theo IEC 62053-22/ANSI 12.20
• Các tính năng biểu giá theo thời gian sử dụng (TOU) nâng cao dành cho các cơ chế tính cước phức tạp: 16 nguồn điện năng, bao gồm xung số từ bên ngoài; tối đa 4 mùa, 4 biểu đồ ngày, 8 biểu giá và lịch tự động linh hoạt

Ghi nhật ký, ghi dữ liệu và lập trình

• Bộ nhớ tích hợp: 16 GB
• Bộ điều khiển có thể lập trình: tối đa 64 điểm đặt điều khiển; tối đa 8 điều kiện OR, AND; các hàm logic số học; nhiều tùy chọn kích hoạt; ngưỡng và độ trễ có thể lập trình; điều khiển rơ-le; ghi dữ liệu theo sự kiện
• Tốc độ lấy mẫu dạng sóng: 32, 64, 128 hoặc 256 mẫu mỗi chu kỳ
• Độ phân giải 1 ms cho ngõ vào số
• 16 bộ ghi dữ liệu tốc độ cao (16 thông số trên mỗi nhật ký dữ liệu): từ RMS ½ chu kỳ đến đường bao RMS 2 giờ; cho phép lập trình ghi dữ liệu theo chu kỳ định kỳ và theo tín hiệu kích hoạt bên trong hoặc bên ngoài
• 32 bộ đếm số nội bộ để đếm xung từ các nguồn bên ngoài và các sự kiện nội bộ
• 16 bộ định thời nội bộ có thể lập trình (½ chu kỳ đến 24 giờ)

Tuân thủ tiêu chuẩn

Các máy phân tích PM17x PRO được thiết kế để đáp ứng các tiêu chuẩn IEC/AS 62052-11, IEC 62053-22/24, IEC 61557-12 (PMD-Sx), EN 50470 và ANSI C12.1/20.

I/O tích hợp

• 1 AI (±1 mA; 0-1 mA; 0-20 mA; 4-20 mA)
• 1 SSR (100 mA/250 V AC/DC)
• 1 DI (DRC, tiếp điểm được cấp nguồn nội bộ @ 24 VDC)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 64 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le

Màn hình

• PM17x PRO: Màn hình LED sáng rõ, 3 hàng, 7 đoạn (2 x 4 ký tự + 1 x 6 ký tự)
• RPM07x PRO: Không có màn hình (phiên bản bộ chuyển đổi đo lường)

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm

Nguồn cấp

• Mặc định: 100-277 V AC / 100-290 V DC
• Tùy chọn (DC AUX): 24 V DC (9-36 V DC)

Giao thức truyền thông

• RS-485 nối tiếp 2 dây tiêu chuẩn
• 2 x ETH 10/100Base-T (Ethernet hai cổng)
• USB Type-C

Giao thức truyền thông

• IEC 61850
• Modbus RTU/TCP
• DNP 3.0/TCP
• IEC 60870-101/104

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp

Lắp đặt

• Lắp trên bảng điều khiển (lỗ khoét tròn 4” / lỗ khoét vuông 92 × 92 mm)
• Lắp trên thanh DIN (RPM07x)
