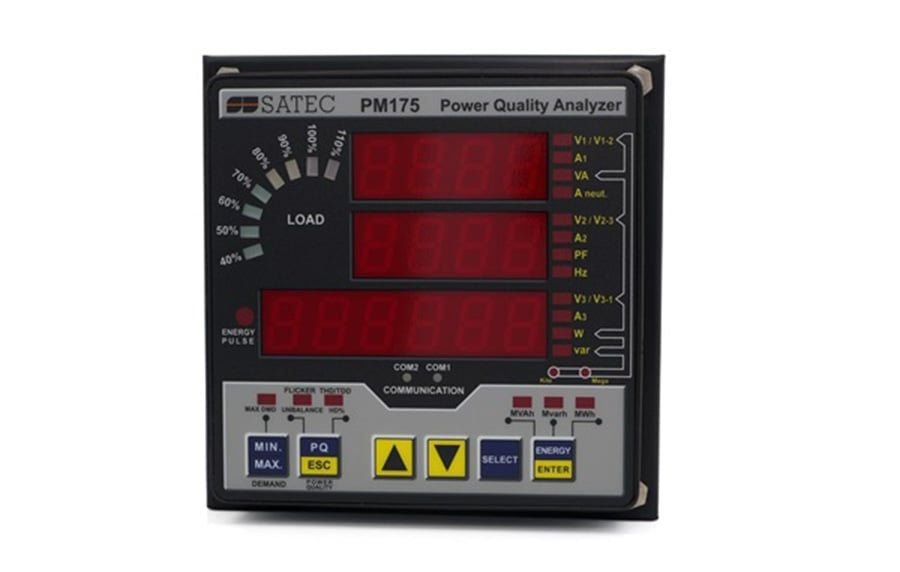

Đồng hồ phân tích chất lượng điện - PM175

PM175 là máy phân tích cung cấp đầy đủ các chức năng giám sát và báo cáo chất lượng điện năng theo tiêu chuẩn EN 50160. Được trang bị I/O kỹ thuật số tích hợp và giao diện truyền thông nối tiếp hỗ trợ các giao thức dành cho hệ thống SCADA, PM175 phù hợp để tích hợp vào các trạm biến áp ngành điện hoặc hệ thống SCADA công nghiệp. Màn hình LED 7 đoạn có độ sáng cao, hiển thị rõ ràng ngay cả trong môi trường thiếu sáng, giúp người vận hành nhanh chóng đọc các thông số điện quan trọng ngay tại hiện trường. Ngoài ra, thiết bị còn được trang bị thanh hiển thị tải bằng LED, cho phép nhanh chóng quan sát mức tải theo tỷ lệ phần trăm.

Đặc điểm nổi bật của PM175

Độ chính xác: Class 0.2S theo IEC 62053-22

Chất lượng điện năng

• Báo cáo theo EN50160
• Báo cáo theo GOST 32144
• Thu nhận dạng sóng và ghi sự kiện

Truyền thông

• Tích hợp: RS485
• Cổng tùy chọn: ETH; 2G/3G; Profibus
• Giao thức mở: Modbus RTU; DNP3.0; Profibus

I/O kỹ thuật số & analog: Tối đa 8 I/O

Nhiều tùy chọn ngõ vào dòng điện

• 5 A hoặc 1 A
• 40 mA dành cho CT HACS (100-3.000 A)
• Ngõ vào chuyên dụng: HACS 5 A dạng kẹp dùng cho nâng cấp hệ thống hiện hữu (retrofit)

Ngõ vào điện áp dải rộng: Điện áp danh định 120-690 V AC

Giao diện cảm biến trung thế ABB

Các cảm biến trung thế của ABB được thiết kế cho các hệ thống bảo vệ. Thông qua hợp tác với ABB, SATEC cung cấp một giải pháp đo lường độc đáo bằng cách điều chỉnh các máy phân tích dòng 17x để giao tiếp với các cảm biến này, phục vụ đo lường với độ chính xác cao.

• Cảm biến dòng điện/điện áp KEVA/KECA/KEVCY/KEVCD (xem tab thông số kỹ thuật để biết danh sách chi tiết các cảm biến đã được ABB kiểm tra và phê duyệt)
• Lên đến 24 kV
• Được ABB kiểm tra và phê duyệt

Dải đo hiện có:

• 20-650 A
• 200-4.000 A

Độ chính xác

• Class 0.2S theo IEC 62053-22
• Class 0.2 theo IEC 61557-12

Đồng hồ đo điện năng

• Đo điện: điện áp True RMS, dòng điện, công suất, hệ số công suất, dòng trung tính, góc pha và độ mất cân bằng điện áp/dòng điện, tần số, các thành phần đối xứng và nhiều thông số khác
• Ghi nhật ký dữ liệu sự kiện và thông số
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Chất lượng điện năng

• Giám sát, thống kê & báo cáo theo EN50160 / GOST 32144
• Thống kê sự kiện kết hợp ghi dạng sóng trên 6 kênh (3 ngõ vào điện áp, 3 ngõ vào dòng điện) @ 128 mẫu/chu kỳ
• Sóng hài điện áp và dòng điện cùng hệ số THD, đến sóng hài bậc 50
• Sóng hài liên bậc
• Sóng hài công suất có hướng
• Flicker theo IEC 61000-4-15

Bộ ghi dữ liệu

• Biểu giá theo thời gian sử dụng (TOU): 8 thanh ghi tổng điện năng/nhu cầu và theo biểu giá × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày; lịch biểu giá dễ dàng lập trình
• Bộ ghi sự kiện để ghi lại các sự kiện chẩn đoán nội bộ và thay đổi cấu hình
• 16 bộ ghi dữ liệu; ghi dữ liệu có thể lập trình theo định kỳ hoặc theo bất kỳ tín hiệu kích hoạt bên trong hay bên ngoài nào

Ngõ vào dòng điện đa tùy chọn

• 5 A
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu
• Giao diện cảm biến ABB (xem bên dưới)

Ngõ vào đo điện áp

• Điện áp danh định 120 V AC
• Điện áp danh định 690 V AC

Giao diện cảm biến trung thế ABB

Các cảm biến này tương thích với hệ thống điện trung thế (MV) có điện áp định mức lên đến 24 kV.

Các cảm biến cụ thể đã được ABB kiểm tra về khả năng tương thích với PM174 trong các dải dòng điện sau:

• 20-650 A
• 200-4.000 A

Cảm biến dòng điện

• Loại KECA 80 Cxxx (C104, C165, C184, C216, C260)
• KECA 80 C85
• KECA 80 D85

Cảm biến điện áp

• Loại KEVA 17,5B20, 5B21
• Loại KEVA 24B20, 24B21
• Loại KEVA 24C10, 24C21, 24C22, 24C23, 24C24, 24C25, 24C26, 24C30
• Loại KEVA 24C10c 24C21c, 24C22c, 24C23c, 24C24c, 24C25c, 24C26c; “c” biểu thị lớp phủ kim loại (bề mặt dẫn điện)
• KEVA 24C2 4.1
  KEVA 24C2 4.1c; “c” biểu thị lớp phủ kim loại (bề mặt dẫn điện)

Cảm biến kết hợp điện áp và dòng điện

• KEVCY 24 RE1
• KEVCD A. Mã tên cảm biến: KECVD 12 AE3, KEVCD 17.5 AE3, KECVD 24 AE3

I/O tích hợp

• 2 ngõ ra kỹ thuật số: 3 A/250 VAC; 3 A/30 VDC; 2 tiếp điểm (SPST Form A)
• 2 ngõ vào kỹ thuật số: tiếp điểm khô; nguồn cấp nội bộ 15 V

I/O bổ sung

Có thể bổ sung MỘT trong các tùy chọn sau cho mỗi thiết bị:

4 I/O số: 2 ngõ vào kỹ thuật số + 2 ngõ ra kỹ thuật số

2 ngõ vào analog

• ±1 mA
• 0-20 mA
• 0-1 mA
• 4-20 mA

2 ngõ ra analog

• ±1 mA
• 0-20 mA
• 0-1 mA
• 4-20 mA
• 0-5 mA
• ±5 mA

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng: ½ chu kỳ

Màn hình

• Màn hình LED sáng rõ 3 hàng (2×4 ký tự + 1×6 ký tự), có thể điều chỉnh thời gian cập nhật; tùy chọn tự động cuộn với thời gian hiển thị từng trang có thể điều chỉnh; tự động trở về trang mặc định
• Thanh biểu đồ LED hiển thị mức tải theo tỷ lệ phần trăm so với dòng điện tải danh định do người dùng thiết lập
• Mô-đun màn hình có thể tháo rời với giao diện RS-485 3 dây; khoảng cách hoạt động lên đến 1.000 m

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm

Giao diện truyền thông

Tích hợp:

• RS-485
• RS-232/422

Tùy chọn/bổ sung: (1 tùy chọn cho mỗi thiết bị)

• ETH 10/100Base-T
• PROFIBUS
• Modem 2G/3G/4G

Giao thức truyền thông

• Modbus
• ASCII
• DNP3.0
• Profibus

Nguồn cấp

Mặc định: 85-265 V AC / 88-290 V DC

Các tùy chọn bổ sung:

• 9,6-19 V DC
• 19-37 V DC
• 37-72 V DC

Bảo mật thiết bị đo

Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép

Lắp đặt

• Kích thước vuông 92×92 mm
• Lỗ khoét tròn 4’’
• Lắp trên thanh DIN
