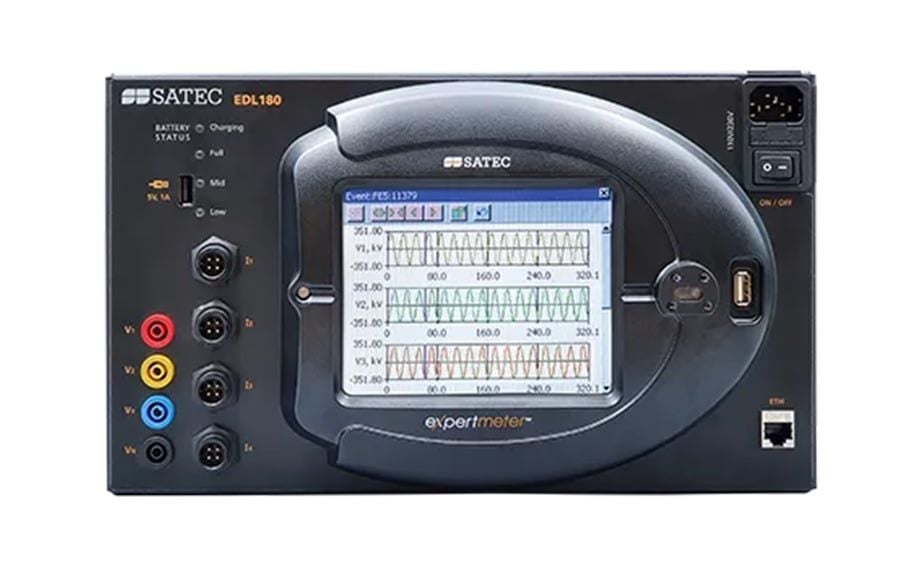

Đồng hồ phân tích chất lượng điện - EDL180

EDL180 là phiên bản di động của máy phân tích chất lượng điện năng PM180 Class A (Edition 3), nền tảng đã được ứng dụng rộng rãi trong các hệ thống giám sát chất lượng điện năng của nhiều lưới điện quốc gia trên toàn thế giới. Được trang bị pin 24 V làm nguồn dự phòng và các kẹp dòng linh hoạt, EDL180 được bố trí trong túi đựng di động gọn nhẹ, giúp thuận tiện khi mang theo và sử dụng tại hiện trường.

Đặc điểm nổi bật của EDL180

Chất lượng điện năng

• Báo cáo theo EN50160
• Báo cáo theo GOST 32144
• Thu nhận dạng sóng và ghi sự kiện @ 256 mẫu/chu kỳ

Nguồn pin dự phòng: Tích hợp UPS, cung cấp thời gian hoạt động trên 4 giờ ở mức tiêu thụ điện năng tối đa

Truyền thông

• Tích hợp: RS485; ETH; IRIG-B
• Giao thức mở: IEC 61850; Modbus RTU; DNP3.0; IEC 60870-5-101/104

Ngõ vào dòng điện 3 V AC: Được cung cấp kèm các kẹp dòng

Ngõ vào điện áp: Điện áp danh định 690 V AC

Đồng hồ đo điện năng

• Đo điện: điện áp True RMS, dòng điện, công suất, hệ số công suất, dòng trung tính, góc pha và độ mất cân bằng điện áp/dòng điện, tần số, các thành phần đối xứng và nhiều thông số khác
• Ghi nhật ký dữ liệu sự kiện và thông số
• Tần số lấy mẫu: lên đến 256 mẫu/chu kỳ

Chất lượng điện năng

• Được NMI chứng nhận Class A, Edition 3 theo IEC 61000-4-30
• Giám sát, thống kê & báo cáo theo EN50160 / GOST 32144
• Thống kê sự kiện kết hợp ghi dạng sóng trên 8 kênh (4 ngõ vào điện áp, 4 ngõ vào dòng điện) @ 256 mẫu/chu kỳ
• Góc pha V-I, THD, TDD và hệ số K cho điện áp và dòng điện, đến sóng hài bậc 63; đo từng thành phần sóng hài của V, I, P, Q
• Bao gồm sóng hài công suất có hướng (từ tải hoặc nguồn)
• Sóng hài liên bậc
• Phát hiện hướng nhiễu loạn (phía nguồn/phía tải)
• Flicker theo IEC 61000-4-15

Ghi nhật ký, ghi dữ liệu & lập trình

• Bộ điều khiển khả trình: tối đa 64 điểm đặt điều khiển, tối đa 8 điều kiện OR, AND, các hàm logic số học, nhiều tùy chọn kích hoạt, ngưỡng và độ trễ có thể lập trình, điều khiển rơ-le, ghi dữ liệu theo sự kiện
• 9 bộ ghi dạng sóng tốc độ cao: ghi đồng thời 8 kênh AC và 1 kênh DC
• Tốc độ lấy mẫu dạng sóng: 32, 64, 128 hoặc 256 mẫu/chu kỳ
• Ghi dạng sóng liên tục lên đến 3,5 phút
• 16 bộ ghi dữ liệu tốc độ cao (16 thông số trên mỗi nhật ký dữ liệu): từ RMS ½ chu kỳ đến đường bao RMS 2 giờ; ghi dữ liệu có thể lập trình theo định kỳ hoặc theo tín hiệu kích hoạt bên trong/bên ngoài
• Thời gian đáp ứng: ½ chu kỳ
• 32 bộ đếm số nội bộ
• 16 bộ định thời nội bộ có thể lập trình (từ ½ chu kỳ đến 24 giờ)

Ngõ vào dòng điện

• 3 V AC: ngõ vào dành cho các kẹp dòng thông dụng (Rogowski)

Ngõ vào đo điện áp

• Điện áp danh định: 690 V AC
• Dải hoạt động: lên đến 828 V AC
• Ngõ vào điện áp AC/DC thứ 5:
• Lên đến 300 V DC (giám sát ắc quy trạm biến áp)

Giao diện truyền thông

Tích hợp:

• RS-485
• USB
• ETH 10/100Base-T
• IRIG-B

Tùy chọn/bổ sung (1 tùy chọn cho mỗi thiết bị): GSM 3G; bao gồm cổng RS485 thứ hai

Giao thức truyền thông

• Modbus
• ASCII
• DNP3.0
• IEC 60870-5-101/104
• IEC 61850

Đồng hồ thời gian thực & đồng bộ hóa

• Đồng hồ thời gian thực với độ sai lệch tối đa 5 giây/tháng @ 25°C
• Cung cấp độ phân giải thời gian 1 ms thông qua ngõ vào mã thời gian IRIG-B hoặc đồng hồ vệ tinh để thiết lập cơ sở thời gian chung (yêu cầu mô-đun IRIG-B)
• Khi hoạt động như một SNTP client, thiết bị có thể nhận tín hiệu đồng bộ định kỳ cho đồng hồ của thiết bị từ máy chủ SNTP

Nguồn cấp tích hợp

• 85-265 V AC / 88-290 V DC
• UPS dự phòng tích hợp: hoạt động trên 4 giờ ở mức tiêu thụ điện năng tối đa

Bảo mật thiết bị nâng cao

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Cho phép thiết lập tối đa 20 người dùng với các cấp quyền truy cập khác nhau
• Yêu cầu mật khẩu có độ phức tạp cao
• Nhật ký truy cập và cấu hình được tự động ghi liên tục, lưu lại toàn bộ hoạt động của người dùng
