Đồng hồ đo doanh thu và phân tích chất lượng điện - EM920

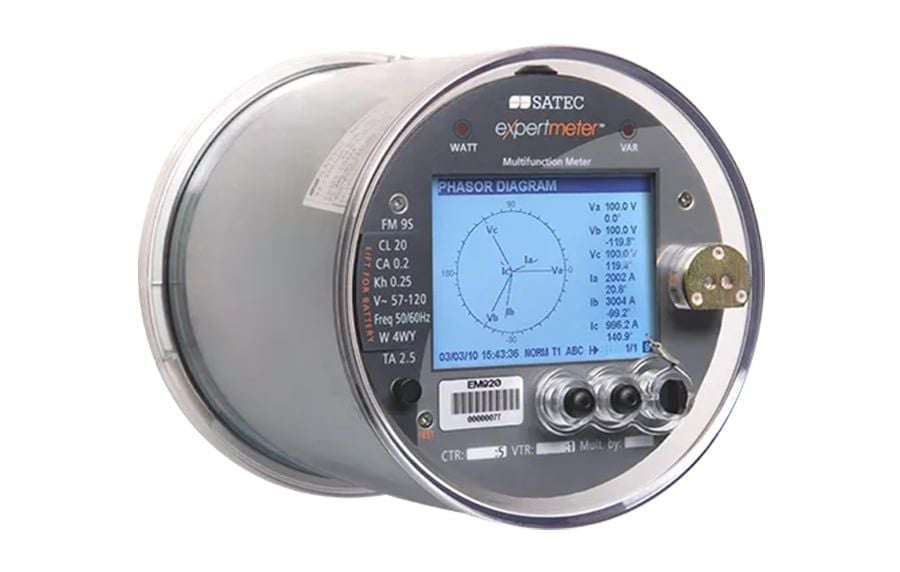

EM920 là phiên bản ANSI thuộc dòng máy phân tích điện năng đa chức năng eXpertMeter™. Dòng sản phẩm này được thiết kế để tích hợp hai chức năng thường có mặt tại mỗi trạm biến áp vào một thiết bị duy nhất:

• Máy phân tích chất lượng điện năng (PQ) & Đồng hồ đo điện năng, thường được các bộ phận SCADA của đơn vị điện lực sử dụng
• Công tơ đo đếm doanh thu, thường do bộ phận tính cước của đơn vị điện lực vận hành và đọc dữ liệu

Việc tích hợp hai chức năng này giúp đơn giản hóa thiết kế hệ thống và loại bỏ các thiết bị trùng lặp không cần thiết.

Đặc điểm nổi bật của EM920

Công tơ đo đếm doanh thu:

• Class 0.2 theo ANSI C12.20
• Thiết kế cấp đo đếm doanh thu, chống can thiệp
• Ngõ vào dòng điện 5 A

Máy phân tích chất lượng điện năng

• Giám sát chất lượng điện năng (PQ) theo các yêu cầu Class A của IEC 61000-4-30
• Thống kê và báo cáo theo IEEE 1159
• Thu nhận dạng sóng và ghi quá độ ở tốc độ 1024 mẫu mỗi chu kỳ

Truyền thông

• IEC 61850
• Tích hợp: RS485/232 / IR / IRIG-B
• Cổng tùy chọn: ETH; 2G/3G; USB
• Giao thức mở: Modbus RTU; DNP3.0

I/O kỹ thuật số & analog: tối đa 8 I/O

Pin dự phòng: duy trì hoạt động đầy đủ lên đến 6 giờ. Có thể sạc lại

Tính toán tổn thất máy biến áp/đường dây

Dựa trên các thông số như tổn hao đồng và tổn hao sắt, tính năng độc đáo và hiệu quả về chi phí này cho phép công tơ xác lập chính xác một điểm đo ảo. Nhờ đó, không cần xây dựng điểm đo phía cao áp tốn kém vốn đòi hỏi phải trang bị tủ đo lường, CT và PT.

Đồng hồ đo điện năng 3 pha đa chức năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Dải dòng điện lên đến 200% (120% đối với model 100 A)
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Đo ở tần số 25, 50, 60 và 400 Hz
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Công tơ đo đếm doanh thu

• Vượt yêu cầu độ chính xác Class 0.5S
• Công tơ điện tử đa pha đo điện năng tác dụng và phản kháng theo bốn góc phần tư
• Đo tổng điện năng ba pha và điện năng từng pha; bộ đếm điện năng tác dụng, phản kháng và biểu kiến
• Biểu giá theo thời gian sử dụng (TOU): 4 thanh ghi tổng điện năng/nhu cầu và theo biểu giá × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày
• Lịch biểu giá chỉ cần lập trình một lần, dễ dàng thiết lập
• Tự động ghi biểu đồ ngày về điện năng và nhu cầu cực đại cho các thanh ghi tổng và thanh ghi theo biểu giá

Máy phân tích chất lượng điện năng

• Phân tích chất lượng điện năng theo IEC 61000-4-30 Class A
• Giám sát, thống kê & báo cáo theo EN50160
• Pin dự phòng 6 giờ và/hoặc nguồn phụ để ghi liên tục các sự kiện sụt điện áp và gián đoạn nghiêm trọng
• Sóng hài & sóng hài liên bậc theo IEC 61000-4-7
• THD điện áp và dòng điện, TDD và hệ số K, đến sóng hài bậc 50
• Phổ và góc pha sóng hài của điện áp và dòng điện
• Sóng hài công suất có hướng
• Đo Flicker theo IEC 61000-4-15
• Ghi dạng sóng, lên đến 1024 mẫu/chu kỳ*

*khi sử dụng mô-đun ghi quá độ

Bộ ghi quá độ

• Ghi các quá điện áp quá độ nhanh có thời gian >17 micro giây
• Đo quá độ so với đất
• Đo xung lên đến 2 kV

Ngõ vào dòng điện

Ngõ vào 5 A

Ngõ vào điện áp

Đo lường và nguồn cấp*:

• Nguồn cấp dải cao (tùy chọn 207-480 V): 96-575 V AC
• Nguồn cấp dải thấp (tùy chọn 100-120 V): 45-250 V AC

*tự cấp nguồn (SE) từ các ngõ vào điện áp

I/O

Tích hợp

• 2 ngõ vào kỹ thuật số
• 1 rơ-le KYZ

I/O dạng mô-đun (các tùy chọn hiện có):

• 6 ngõ ra rơ-le: 2 × Form A + 4 × Form C
• 8 ngõ vào kỹ thuật số
• 4 ngõ ra analog

(Xem tab Module để biết thông số kỹ thuật chi tiết)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Thời gian đáp ứng: ½ chu kỳ

Giao diện truyền thông

Tích hợp:

• Cổng nối tiếp RS-485 2 dây tiêu chuẩn
• IR (quang)
• USB

Dạng mô-đun (tùy chọn):

• IRIG-B
• Modem 4G
• ETH
• IRIG-B
• Mạng di động (Cellular) 2G/3G/4G

Giao thức truyền thông

• IEC 61850
• IEC 62056-21 (DLMS)
• Modbus RTU
• ASCII
• DNP 3.0
• Modbus/TCP
• DNP3/TCP

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp

Màn hình

• Màn hình LCD đồ họa 4” có đèn nền, độ tương phản cao
• Độ phân giải 320×240 pixel (¼ VGA)
• Tùy chọn tự động cuộn với thời gian hiển thị từng trang có thể điều chỉnh; tự động trở về trang mặc định
• Đa ngôn ngữ (tiếng Anh/tiếng Tây Ban Nha)

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm
• Đồng bộ thời gian SNTP

Nguồn cấp

Tự cấp nguồn (mặc định):

• 45-250 V AC
• 96-575 V AC

Nguồn phụ (mô-đun): 50-288 V AC (0-400 Hz) / 90-290 V DC
