Đồng hồ đo điện và doanh thu - PM172

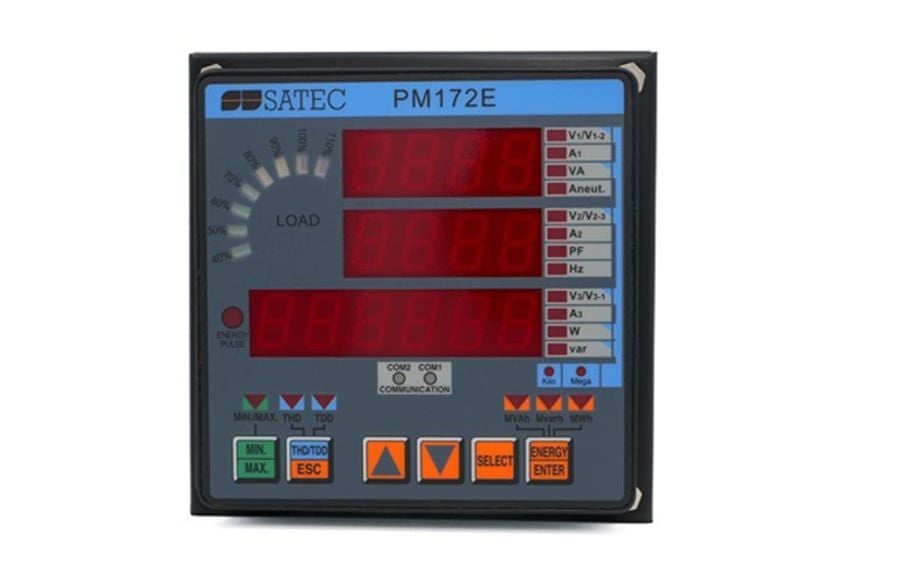

PM172 là đồng hồ đo điện năng Class 0.2S/0.2, được thiết kế để đo lường các mạch điện AC ba pha với độ chính xác cao. Được trang bị I/O kỹ thuật số tích hợp và hỗ trợ nhiều giao thức truyền thông, PM172 phù hợp để tích hợp vào các trạm biến áp ngành điện hoặc hệ thống SCADA công nghiệp.

PM172 hỗ trợ các chức năng giám sát chất lượng điện năng cơ bản, bao gồm tính toán sóng hài, THD, TDD và hệ số K. Màn hình LED 7 đoạn có độ sáng cao, hiển thị rõ ràng ngay cả trong môi trường thiếu sáng, giúp người vận hành nhanh chóng đọc các thông số điện quan trọng ngay tại hiện trường. Ngoài ra, thiết bị còn được trang bị thanh hiển thị tải bằng LED màu, cho phép nhanh chóng quan sát mức tải theo tỷ lệ phần trăm.

Công tơ đo đếm doanh thu:

• Class 0.2/0.2S theo ANSI C12.20 / IEC 62053-22
• Có thể thực hiện đo đếm tính cước độc lập cho 3 khách hàng một pha

Truyền thông

• Tích hợp: RS485
• Cổng tùy chọn: ETH; Profibus
• Giao thức mở: Modbus RTU; DNP3.0

I/O kỹ thuật số & analog

• Tối đa 8 I/O
• Smart Transducer: 4 ngõ ra analog

Dải đo rộng:

• Điện áp: 15-828 V AC (kết nối trực tiếp, L-L)
• Tần số: 25, 50, 60, 400 Hz

Nhiều tùy chọn ngõ vào dòng điện

• 5 A hoặc 1 A
• 40 mA dành cho CT HACS (100-3.000 A)
• Ngõ vào chuyên dụng: HACS 5 A dạng kẹp dùng cho nâng cấp hệ thống hiện hữu (retrofit)

Độ chính xác

• Class 0.2 theo IEC 61557-12
• Class 0.2 theo ANSI C12.20

Đồng hồ đo điện năng

• Đo điện: điện áp True RMS, dòng điện, công suất, hệ số công suất, dòng trung tính, góc pha và độ mất cân bằng điện áp/dòng điện, tần số, các thành phần đối xứng và nhiều thông số khác
• Ghi nhật ký dữ liệu sự kiện và thông số
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Công tơ đo đếm doanh thu

• Vượt yêu cầu độ chính xác Class 0.2 / 0.2S
• Tích hợp biểu giá theo thời gian sử dụng (TOU), đáp ứng đa dạng yêu cầu tính cước
• Tùy chọn vỏ thiết bị có thể niêm phong

Chất lượng điện năng

• Thống kê sự kiện kết hợp ghi dạng sóng trên 6 kênh (3 ngõ vào điện áp, 3 ngõ vào dòng điện) @ 128 mẫu/chu kỳ
• Đo từng thành phần sóng hài điện áp và dòng điện, đến bậc 63
• THD, TDD và hệ số K của điện áp và dòng điện
• Tổng công suất sóng hài
• Tổng điện năng sóng hài

Ngõ vào dòng điện đa tùy chọn

• 5 A
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu

Ngõ vào đo điện áp

• Điện áp danh định 120 V AC
• Điện áp danh định 690 V AC

Giao diện truyền thông

Tích hợp:

• RS-485
• RS-232/422

Tùy chọn/bổ sung: (1 tùy chọn cho mỗi thiết bị)

• ETH 10/100Base-T
• PROFIBUS

Giao thức truyền thông

• Modbus
• ASCII
• DNP3.0
• Profibus

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng: ½ chu kỳ

I/O tích hợp

• 2 ngõ ra kỹ thuật số: 3 A/250 VAC; 3 A/30 VDC; 2 tiếp điểm (SPST Form A)
• 2 ngõ vào kỹ thuật số: tiếp điểm khô; nguồn cấp nội bộ 15 V

I/O bổ sung

Có thể bổ sung MỘT trong các tùy chọn sau cho mỗi thiết bị:

4 I/O kỹ thuật số

• 2 ngõ vào kỹ thuật số + 2 ngõ ra kỹ thuật số

2 ngõ vào analog

• ±1 mA
• 0-20 mA
• 0-1 mA
• 4-20 mA

2 ngõ ra analog

• ±1 mA
• 0-20 mA
• 0-1 mA
• 4-20 mA
• 0-5 mA
• ±5 mA

Nguồn cấp

Mặc định: 85-265 V AC / 88-290 V DC

Các tùy chọn bổ sung:

• 9,6-19 V DC
• 19-37 V DC
• 37-72 V DC

Lắp đặt

• Kích thước vuông 92×92 mm
• Lỗ khoét tròn 4’’
• Lắp trên thanh DIN

Xem thêm: TẠI ĐÂY
