Đồng hồ đo điện - PRO Series

PRO Series là dòng đồng hồ đo điện năng có hiệu quả chi phí cao của SATEC, được thiết kế cho các ứng dụng giám sát điện năng nâng cao đối với cả dòng điện AC và DC. Với khả năng ghi dạng sóng và bộ nhớ lưu trữ 16 GB, đây là máy phân tích chất lượng điện năng Class A, Ed. 3.1 mạnh mẽ, đồng thời có khả năng ghi sự kiện. Hỗ trợ nhiều giao thức (IEC 61850, DNP3 và IEC 60870-5-101/104) cùng Ethernet hai cổng, dòng PRO là giải pháp toàn diện cho giám sát điện năng, đáp ứng và vượt các yêu cầu hiện hành trong các ứng dụng ngành điện và công nghiệp.

Công tơ đo đếm doanh thu: Độ chính xác Class 0.2/0.2S theo ANSI C12.20 / IEC 62053-22; thiết kế chống can thiệp; giao diện IR.
Ngõ vào dải rộng: 1.000 V AC / 1.500 V DC*

Chất lượng điện năng

• Máy phân tích Class A, Ed. 3.1 theo IEC 61000-4-30 (phiên bản PQ)
• Báo cáo theo EN 50160 (phiên bản PQ)
• Thu nhận và ghi dạng sóng
• Độ phân giải lên đến 0,0001 Hz
• Phân tích sóng hài theo IEEE 519
• Phát hiện dòng điện rò qua ngõ vào dòng điện thứ tư

Truyền thông

• Ethernet hai cổng: hỗ trợ RSTP
• IEC 61850
• Giao thức mở: Modbus RTU; DNP3.0; IEC 60870-5-101/104

I/O kỹ thuật số & analog

• I/O tích hợp (tùy chọn): 1 RO; 2 DI; 1 AI
• I/O dạng mô-đun: tối đa 24 I/O số

Đo dòng điện một chiều bằng cảm biến hiệu ứng Hall:

• Đo dòng DC lên đến 4.000 A với cảm biến do SATEC cung cấp
• Đo trực tiếp điện áp DC lên đến 820 V
• Đo điện áp DC lên đến 1.500 V khi sử dụng Mô-đun Tỷ số Điện áp (Voltage Ratio Module) đi kèm

Nhiều tùy chọn ngõ vào dòng điện

• 5 A hoặc 1 A
• 40 mA dành cho CT HACS (100–3.000 A)
• RS5: HACS 5 A dạng kẹp, dùng để nâng cấp hệ thống hiện hữu (retrofit)
• Giao diện GWP: ngõ vào 225 mV, kết nối với cảm biến trung thế (MV) của Greenwood Power

* Cần sử dụng VRM đối với điện áp DC trên 820 V

Đồng hồ đo điện năng 3 pha đa chức năng

• Tính toán RMS ½ chu kỳ theo thời gian thực đối với điện áp, dòng điện, công suất, nhu cầu và điện năng
• Biểu đồ vectơ và các thành phần đối xứng

Chất lượng điện năng

• Máy phân tích Class A, Ed. 3.1 (phiên bản PQ)
• Báo cáo theo EN 50160 (phiên bản PQ)
• Ghi nhận các sự kiện sụt/lõm điện áp (Dips/Sags), gián đoạn, tăng điện áp (Swells), mất cân bằng, quá độ và THD
• THD điện áp và dòng điện, cảnh báo tùy chỉnh, TDD, hệ số K, hệ số đỉnh (Crest Factor)
• Phân tích từng thành phần sóng hài, đến bậc 63
• Phân tích sóng hài theo IEEE 519

Đo lường DC

• Đo dòng điện DC: Các đồng hồ dòng PRO cũng có thể hoạt động như thiết bị phân tích cho hệ thống dòng điện một chiều (DC). Ứng dụng này sử dụng các model PRO có ngõ vào 40 mA (model HACS), kết hợp với cảm biến hiệu ứng Hall để đo dòng điện DC lên đến 4.000 A.
• Đo điện áp DC: Đồng hồ PRO có thể đo trực tiếp điện áp DC lên đến 820 V. Đối với điện áp DC trên 820 V, cần sử dụng Mô-đun Tỷ số Điện áp (VRM) theo hướng dẫn trong tài liệu khởi động nhanh có sẵn để tải xuống. VRM có khả năng chịu và đo điện áp DC lên đến 1.500 V.

Thu nhận và ghi dạng sóng

• Cho phép thu nhận đồng thời tất cả các kênh điện áp và dòng điện với tốc độ lấy mẫu có thể lựa chọn, lên đến 256 mẫu/chu kỳ
• Có thể lựa chọn thời lượng ghi trước sự cố / sau sự cố

Ngõ vào dòng điện đa tùy chọn

Các tùy chọn hiện có:

• Ngõ vào dòng điện tiêu chuẩn 1 A hoặc 5 A
• Flex Clamp: 200 A/2 V; cuộn Rogowski 30 A-300 A-3.000 A/3 V
• Ngõ vào 40 mA, được thiết kế cho:
  • CT HACS của SATEC
  • Đo DC: đo dòng điện bằng cảm biến hiệu ứng Hall
• RS5: Ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, dùng để nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu
• Giao diện GWP (dòng điện và điện áp): ngõ vào 225 mV, kết nối với cảm biến trung thế (MV) của Greenwood Power

Công tơ đo đếm doanh thu

• Vỏ thiết bị chống can thiệp
• Độ chính xác Class 0.2S/0.2 theo IEC 62053-22/ANSI 12.20
• Các tính năng biểu giá theo thời gian sử dụng (TOU) nâng cao dành cho các cơ chế tính cước phức tạp: 16 nguồn điện năng, bao gồm xung số từ bên ngoài; tối đa 4 mùa, 4 biểu đồ ngày, 8 biểu giá và lịch tự động linh hoạt

Ghi nhật ký, ghi dữ liệu và lập trình

• Bộ nhớ tích hợp: 16 GB
• Bộ điều khiển có thể lập trình: tối đa 64 điểm đặt điều khiển; tối đa 8 điều kiện OR, AND; các hàm logic số học; nhiều tùy chọn kích hoạt; ngưỡng và độ trễ có thể lập trình; điều khiển rơ-le; ghi dữ liệu theo sự kiện
• Tốc độ lấy mẫu dạng sóng: 32, 64, 128 hoặc 256 mẫu mỗi chu kỳ
• Độ phân giải 1 ms cho ngõ vào số
• 16 bộ ghi dữ liệu tốc độ cao (16 thông số trên mỗi nhật ký dữ liệu): từ RMS ½ chu kỳ đến đường bao RMS 2 giờ; cho phép lập trình ghi dữ liệu theo chu kỳ định kỳ và theo tín hiệu kích hoạt bên trong hoặc bên ngoài
• 32 bộ đếm số nội bộ để đếm xung từ các nguồn bên ngoài và các sự kiện nội bộ
• 16 bộ định thời nội bộ có thể lập trình (½ chu kỳ đến 24 giờ)

Tuân thủ tiêu chuẩn

Dòng PRO được thiết kế để đáp ứng các tiêu chuẩn IEC/AS 62052-11, IEC 62053-22/24, IEC 61557-12 (PMD-Sx), EN 50470, WELMEC 7.2, MID MI-003 và ANSI C12.1/20. Được chứng nhận UL Listed.

I/O

Tổng cộng lên đến 28 I/O kỹ thuật số và analog:

I/O tích hợp (tùy chọn)

• 1 AI (±1 mA; 0-1 mA; 0-20 mA; 4-20 mA)
• 1 SSR (100 mA/250 V AC/DC)
  Nguồn cấp ngoài 24/48/125/250 V DC
• 1 DI
  Tiếp điểm được cấp nguồn nội bộ @ 24 VDC

8 ngõ vào kỹ thuật số

• Tiếp điểm khô: @ 24 V DC
• Tiếp điểm có điện áp: @ 250 V DC

4 ngõ ra rơ-le

Rơ-le cơ điện (SPST Form A). Các tùy chọn hiện có:

• 5 A/30 VDC
• 5 A/250 V AC
• 100 mA/800 V DC

Kết hợp: 4 ngõ vào kỹ thuật số + 2 ngõ ra rơ-le

Có sẵn theo các thông số kỹ thuật nêu trên (DI: chỉ @ 24 V DC)

4 ngõ ra analog

Ngõ ra tương tự cách ly đa năng (có thể cấu hình) (±1 mA; 0-1 mA; 0-20 mA; 4-20 mA)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 64 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le

Màn hình

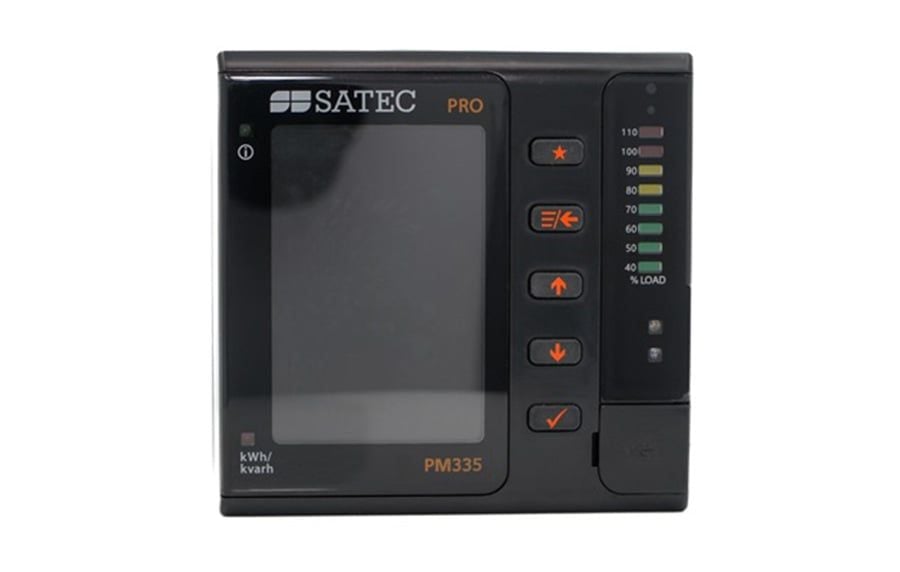

• PM335: Màn hình màu LCD TFT 3,5”, độ phân giải 320 × 480 điểm ảnh
• EM235: Màn hình màu LCD TFT 1,77”, độ phân giải 120 × 160 điểm ảnh

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Sai số điển hình ±15 giây/tháng / < 5 phút/năm @ 25˚C
• Đồng bộ hóa qua SNTP với độ chính xác 1 ms

Nguồn cấp

• Tiêu chuẩn: 57,7-277 V AC / 48-290 V DC
• AUX: 88-264 V AC / 90-290 V DC
• DC AUX: 24 V DC (9-36 V DC)

Cổng truyền thông

• RS-485 nối tiếp 2 dây tiêu chuẩn
• 2 x ETH 10/100Base-T (Ethernet hai cổng)
• USB Type-C

Giao thức truyền thông

• IEC 61850
• Modbus RTU/TCP
• DNP 3.0/TCP
• IEC 60870-101/104

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp

Lắp đặt

• EM235: Lắp trên thanh DIN, đầu nối có thể niêm phong
• PM335: Lắp trên bảng điều khiển (lỗ khoét tròn 4” / lỗ khoét vuông 92 × 92 mm)
