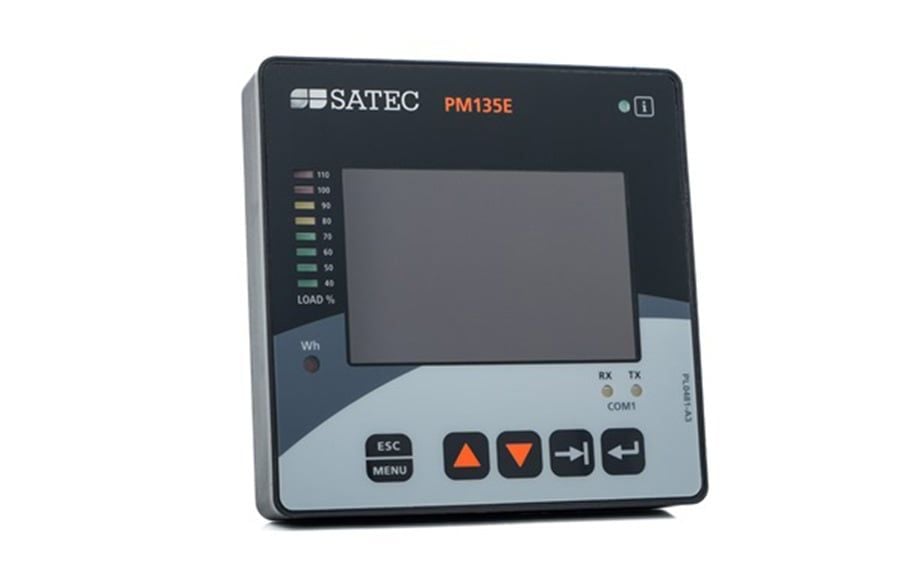

Đồng hồ đo công suất đa năng - PM135

PM135 là đồng hồ đo điện năng ba pha đa năng. Với các tùy chọn I/O linh hoạt cùng nhiều cổng và giao thức truyền thông, PM135 là giải pháp lý tưởng để tích hợp vào các trạm biến áp ngành điện hoặc hệ thống SCADA công nghiệp. Màn hình LCD kết hợp với thanh hiển thị tải bằng LED giúp người dùng dễ dàng theo dõi các thông số điện trực tiếp tại chỗ và nhanh chóng quan sát mức tải theo tỷ lệ phần trăm.

Độ chính xác: Class 0.5/0.5S theo ANSI / IEC 62053-22

Truyền thông

• Tích hợp: RS485
• Cổng tùy chọn: ETH; Wi-Fi; mạng di động (cellular); Profibus
• Giao thức mở: Modbus RTU; DNP3.0
• IEC 60870-5-101/104

I/O kỹ thuật số & analog: Tối đa 16 I/O

Dải đo rộng

• Điện áp: 15-828 V AC (đo trực tiếp, L-L)
• Tần số: 25, 50, 60, 400 Hz

Nhiều tùy chọn ngõ vào dòng điện

• 5 A hoặc 1 A
• 40 mA dành cho CT HACS (100-3.000 A)
• Ngõ vào chuyên dụng: HACS 5 A dạng kẹp dùng cho nâng cấp hệ thống hiện hữu (retrofit)

Thanh biểu đồ LED: Hiển thị mức tải theo tỷ lệ phần trăm của dòng điện danh định

Độ chính xác

• Độ chính xác Class 0.5/0.5S theo ANSI C12.20 / IEC 62053-22
• Class 0.2 theo IEC 61557-12

Đồng hồ đo điện năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Đo ở tần số 25, 50, 60 và 400 Hz
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Ngõ vào dòng điện đa tùy chọn

Các tùy chọn hiện có:

• 5 A
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu

Máy phân tích sóng hài

• THD điện áp và dòng điện, TDD và hệ số K
• Phổ và góc pha sóng hài của điện áp và dòng điện, đến sóng hài bậc 40

I/O dạng mô-đun

Các mô-đun hiện có:

• 4 ngõ vào kỹ thuật số + 2 ngõ ra kỹ thuật số (SSR hoặc EM)
• 12 ngõ vào kỹ thuật số + 4 ngõ ra kỹ thuật số (bao gồm thêm một cổng truyền thông tùy chọn)
• 8 ngõ vào kỹ thuật số
• 4 ngõ ra analog (dành cho ứng dụng Smart Transducer)

Ngõ vào dòng điện đa tùy chọn

Các tùy chọn hiện có:

• 5 A (bắt buộc đối với MID)
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• Đo trực tiếp 63 A
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng: 1 chu kỳ

Công tơ TOU

Tính cước và ghi dữ liệu theo thời gian sử dụng (TOU):
4 thanh ghi tổng điện năng/nhu cầu và theo biểu giá × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày

Màn hình

• Màn hình LCD 3×2” / 76×49 mm có đèn nền
• Có thể điều chỉnh độ sáng màn hình và tốc độ cập nhật
• Tùy chọn tự động cuộn với trang hiển thị có thể điều chỉnh; tự động trở về trang mặc định
• Thanh biểu đồ LED hiển thị mức tải theo tỷ lệ phần trăm của dòng điện tải danh định (người dùng có thể thiết lập)

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm

Giao thức truyền thông

• Tích hợp:
  • RS-485 2 dây tiêu chuẩn
• Mô-đun truyền thông bổ sung (1 mô-đun cho mỗi thiết bị):
  • Cổng đa năng RS-232/422/485
  • ETH 10/100Base-T
  • PROFIBUS
  • Modem 2G/3G/4G
  • Mô-đun Wi-Fi

Giao thức truyền thông

• Modbus RTU/TCP
• ASCII
• DNP 3.0/TCP
• IEC 60870-5-101/104

Nguồn cấp

Các tùy chọn hiện có:

• Nguồn phụ AC/DC đa năng (85-265 V AC, 88-290 V DC)
• Các phiên bản đặc biệt (12, 24-48 V DC)

Bảo mật thiết bị đo

Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép

Lắp đặt

Lắp trên bảng điều khiển:

• Kích thước vuông 92×92 mm
• Lỗ khoét tròn 4”

Các tùy chọn định mức ngõ vào dòng điện

• 5 A cho mạch thứ cấp CT
• 1 A cho mạch thứ cấp CT
• Ngõ vào 40 mA dành cho CT HACS từ xa
• RS5: cảm biến HACS lõi chẻ 5 A từ xa (chỉ 50/60 Hz)
