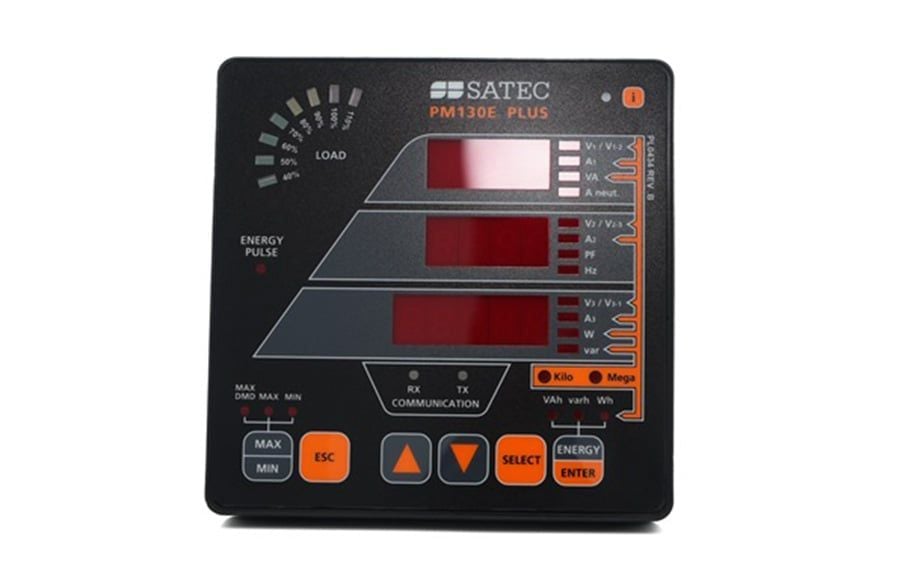

Đồng hồ đo công suất đa năng - PM130 PLUS

PM130 là đồng hồ đo điện năng ba pha đa chức năng, được thiết kế cho các trạm biến áp ngành điện, cơ sở công nghiệp và các ứng dụng SCADA. Các tùy chọn I/O linh hoạt cùng khả năng hỗ trợ nhiều cổng và giao thức truyền thông giúp thiết bị dễ dàng tích hợp vào hệ thống. Màn hình LED 7 đoạn sáng rõ cùng thanh hiển thị tải bằng LED cho phép theo dõi trực tiếp các thông số điện tại chỗ và nhanh chóng quan sát mức tải.

Đo lường DC: PM130 cũng hỗ trợ đo dòng điện một chiều (DC) thông qua điện trở shunt, giúp thiết bị trở thành giải pháp đo linh hoạt, tương thích với các ứng dụng DC như năng lượng tái tạo hoặc trung tâm dữ liệu.

Độ chính xác: Class 0.5/0.5S theo ANSI / IEC 62053-22

Truyền thông

• Tích hợp: RS485
• Cổng tùy chọn: ETH; Wi-Fi; Profibus
• Giao thức mở: Modbus RTU; DNP3.0
• IEC 60870-5-101/104

I/O kỹ thuật số & analog: Tối đa 16 I/O

Dải đo rộng

• Điện áp: 15-828 V AC (đo trực tiếp, L-L)
• Tần số: 25, 50, 60, 400 Hz

Đo lường DC: thông qua điện trở shunt

Nhiều tùy chọn ngõ vào dòng điện AC

• 5 A hoặc 1 A
• 40 mA dành cho CT HACS (100-3.000 A)
• Ngõ vào chuyên dụng: HACS 5 A dạng kẹp dùng cho nâng cấp hệ thống hiện hữu (retrofit)

Thanh biểu đồ LED: Hiển thị mức tải theo tỷ lệ phần trăm của dòng điện danh định

Độ chính xác

• Độ chính xác Class 0.5/0.5S theo ANSI C12.20 / IEC 62053-22
• Tùy chọn hiệu chuẩn Class 0.2S
• Class 0.2 theo IEC 61557-12

Đồng hồ đo điện năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Đo ở tần số 25, 50, 60 và 400 Hz
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Ngõ vào dòng điện đa tùy chọn:

• 5 A
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• Tương thích với điện trở shunt để đo lường DC
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu

Máy phân tích sóng hài

• THD điện áp và dòng điện, TDD và hệ số K
• Phổ và góc pha sóng hài của điện áp và dòng điện, đến sóng hài bậc 40

I/O dạng mô-đun

• 4 ngõ vào số + 2 ngõ ra số (SSR hoặc EM)
• 12 ngõ vào số + 4 ngõ ra số (bao gồm thêm một cổng truyền thông tùy chọn)
• 8 ngõ vào số
• 4 ngõ ra tương tự (dành cho ứng dụng Smart Transducer)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng: 1 chu kỳ

Đồng hồ thời gian thực & TOU

Có sẵn dưới dạng mô-đun bổ sung:

• Chức năng đồng hồ và lịch
• Tính cước và ghi dữ liệu theo thời gian sử dụng (TOU):
  4 thanh ghi tổng điện năng/nhu cầu và theo biểu giá × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày
• Pin dự phòng 2 năm

Màn hình

• Màn hình LED sáng rõ, dễ đọc, 3 hàng (2×4 chữ số + 1×5 chữ số)
• Có thể điều chỉnh độ sáng màn hình và tốc độ cập nhật
• Tùy chọn tự động cuộn với trang hiển thị có thể điều chỉnh; tự động trở về trang mặc định
• Thanh biểu đồ LED hiển thị mức tải theo tỷ lệ phần trăm của dòng điện tải danh định (người dùng có thể thiết lập)

Giao thức truyền thông

Tích hợp: RS-485 2 dây tiêu chuẩn

Mô-đun truyền thông bổ sung (1 mô-đun cho mỗi thiết bị):

• Cổng đa năng RS-232/422/485
• ETH 10/100Base-T
• PROFIBUS
• Mô-đun Wi-Fi

Giao thức truyền thông

• Modbus RTU/TCP
• ASCII
• DNP 3.0/TCP
• IEC 60870-5-101/104

Nguồn cấp

• Nguồn phụ AC/DC đa năng (85-265 V AC, 88-290 V DC)
• Các phiên bản đặc biệt (12, 24-48 V DC)

Bảo mật thiết bị đo

Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép.

Lắp đặt trên bảng điều khiển:

• Kích thước vuông 92×92 mm
• Lỗ khoét tròn 4”
