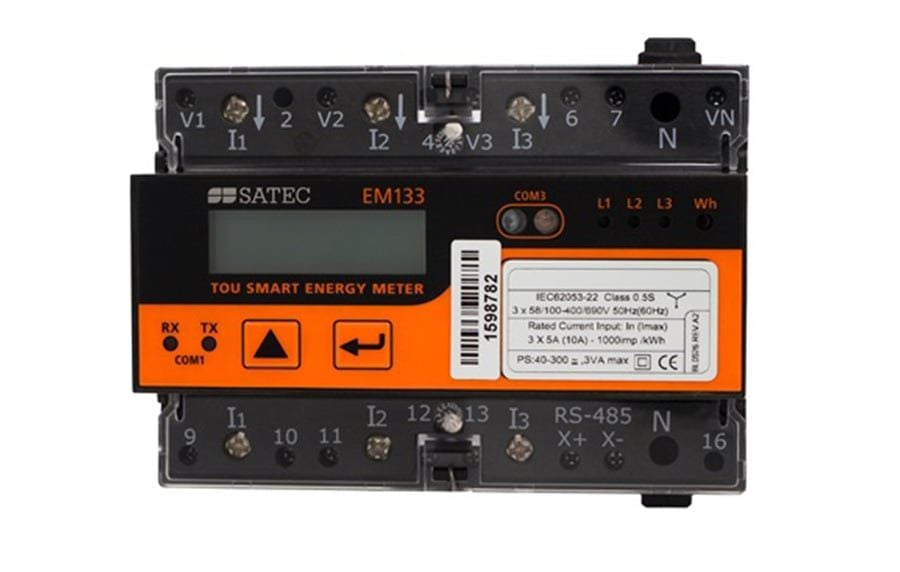

Đồng hồ đo công suất đa năng - EM133

SATEC EM133 là đồng hồ đo điện năng đa chức năng, lý tưởng cho nhiều ứng dụng như đo đếm doanh thu, giám sát điện năng trong công nghiệp và kết nối với hệ thống SCADA tại các trạm biến áp ngành điện. EM133 có thể được trang bị nhiều loại giao diện truyền thông và mô-đun mở rộng I/O, tạo nên giải pháp hiệu quả về chi phí khi tích hợp chức năng của đồng hồ đo điện năng, bộ chuyển đổi đo lường thông minh (Smart Transducer) và bộ điều khiển PLC trong cùng một thiết bị. Được chứng nhận MID cho ứng dụng đo đếm doanh thu, EM133 được thiết kế để lắp trên thanh DIN, tích hợp sẵn các cổng truyền thông, I/O số và vỏ thiết bị chống can thiệp.

Độ chính xác: Class 0.5/0.5S theo ANSI / IEC 62053-22

Công tơ đo đếm doanh thu: thiết kế chống can thiệp; có thể thực hiện đo đếm tính cước độc lập cho 3 khách hàng một pha; giao diện IR.

Truyền thông

• Cổng tích hợp: RS485; IR (quang)
• Cổng tùy chọn: ETH; Wi-Fi; mạng di động (cellular); Profibus
• Giao thức mở: Modbus RTU; DNP3.0
• IEC 60870-5-101/104

I/O kỹ thuật số & analog

• I/O tích hợp: 1 ngõ ra rơ-le (RO); 2 ngõ vào kỹ thuật số (DI)
• I/O dạng mô-đun: tối đa 16 I/O
• Smart Transducer: 4 ngõ ra analog

Đo lường dải rộng

• Điện áp: 15-828 V AC (kết nối trực tiếp, L-L)
• Tần số: 25, 50, 60, 400 Hz

Nhiều tùy chọn ngõ vào dòng điện

• 5 A hoặc 1 A
• Kết nối trực tiếp 63 A
• 40 mA dành cho CT HACS (100-3.000 A)
• Ngõ vào chuyên dụng: HACS 5 A dạng kẹp dùng cho nâng cấp hệ thống hiện hữu (retrofit)

Đồng hồ đo điện năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Đo ở tần số 25, 50, 60 và 400 Hz
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Đồng hồ đo điện năng

• Độ chính xác Class 0.5/0.5S theo ANSI C12.20 / IEC 62053-22
• Tùy chọn: chứng nhận MID, Class B hoặc C (EN50470-3); bắt buộc sử dụng ngõ vào 5 A
• Công tơ điện tử đa pha đo điện năng tác dụng và phản kháng, hỗ trợ đo nhận/phát theo bốn góc phần tư (ví dụ: hệ thống PV)
• Đo tổng điện năng ba pha và điện năng từng pha; bộ đếm điện năng tác dụng, phản kháng và biểu kiến
• Biểu giá theo thời gian sử dụng (TOU): 4 thanh ghi tổng điện năng/nhu cầu và theo biểu giá × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày
• Lịch biểu giá dễ dàng lập trình
• Tự động ghi biểu đồ ngày về điện năng và nhu cầu cực đại cho các thanh ghi tổng và thanh ghi theo biểu giá
• Thiết kế cấp đo đếm doanh thu, chống can thiệp và có thể niêm phong

Công tơ đo đếm doanh thu

• Độ chính xác Class 0.5/0.5S theo ANSI C12.20 / IEC 62053-22
• Tùy chọn: chứng nhận MID, Class B hoặc C (EN50470-3); bắt buộc sử dụng ngõ vào 5 A
• Công tơ điện tử đa pha đo điện năng tác dụng và phản kháng, hỗ trợ đo nhận/phát theo bốn góc phần tư (ví dụ: hệ thống PV)
• Đo tổng điện năng ba pha và điện năng từng pha; bộ đếm điện năng tác dụng, phản kháng và biểu kiến
• Biểu giá theo thời gian sử dụng (TOU): 4 thanh ghi tổng điện năng/nhu cầu và theo biểu giá × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày
• Lịch biểu giá dễ dàng lập trình
• Tự động ghi biểu đồ ngày về điện năng và nhu cầu cực đại cho các thanh ghi tổng và thanh ghi theo biểu giá
• Thiết kế cấp đo đếm doanh thu, chống can thiệp và có thể niêm phong

Máy phân tích sóng hài

• THD, TDD và hệ số K của điện áp và dòng điện
• Phổ và góc pha sóng hài của điện áp và dòng điện, đến sóng hài bậc 40

Bộ ghi dữ liệu

• Bộ nhớ không khả biến để ghi sự kiện và dữ liệu kèm dấu thời gian: lưu trữ trên 90 ngày với 2 bản ghi TOU mỗi ngày, ghi 4 thông số mỗi 30 phút và lưu hơn 200 sự kiện
• Bộ ghi sự kiện để ghi lại các sự kiện chẩn đoán nội bộ và thay đổi cấu hình
• 2 bộ ghi dữ liệu; ghi dữ liệu có thể lập trình theo định kỳ

Ngõ vào dòng điện đa tùy chọn

• 5 A (bắt buộc đối với MID)
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• Đo trực tiếp 63 A
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu

Định mức ngõ vào đo điện áp

• Điện áp danh định: 400/690 V AC (L-N/L-L)
• Dải hoạt động: 15-480/828 V AC (L-N/L-L)

I/O Tích hợp:

• 2 ngõ vào kỹ thuật số
• 1 ngõ ra kỹ thuật số Form A (rơ-le bán dẫn – SSR)

I/O dạng mô-đun (các tùy chọn hiện có):

• 4 ngõ vào kỹ thuật số + 2 ngõ ra kỹ thuật số (SSR hoặc EM)
• 12 ngõ vào kỹ thuật số + 4 ngõ ra kỹ thuật số (bao gồm cổng truyền thông bổ sung tùy chọn)
• 8 ngõ vào kỹ thuật số
• 4 ngõ ra analog (cho ứng dụng Smart Transducer)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng: 1 chu kỳ

Màn hình

• Màn hình LCD 2 × 16 ký tự; thời gian cập nhật có thể điều chỉnh
• Tùy chọn tự động cuộn với thời gian hiển thị từng trang có thể điều chỉnh; tự động trở về trang mặc định

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm

Giao diện truyền thông

Tích hợp:

• RS-485 2 dây tiêu chuẩn
• IR (quang)

Mô-đun truyền thông bổ sung (1 mô-đun cho mỗi thiết bị):

• Cổng đa năng RS-232/422/485
• ETH 10/100Base-T
• PROFIBUS
• Modem 2G/3G/4G
• Mô-đun Wi-Fi

Giao thức truyền thông

• Modbus RTU/TCP
• ASCII
• DNP 3.0/TCP
• IEC 60870-5-101/104

Nguồn cấp

• Tự cấp nguồn từ điện áp đo (120/207 – 277/480 V AC, L-N/L-L)
• Nguồn phụ AC/DC (85-265 V AC, 88-290 V DC)
• Các phiên bản đặc biệt (12, 24-48 V DC)

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp (niêm phong dây đấu nối)
