Đồng hồ đo công suất đa năng - EM132

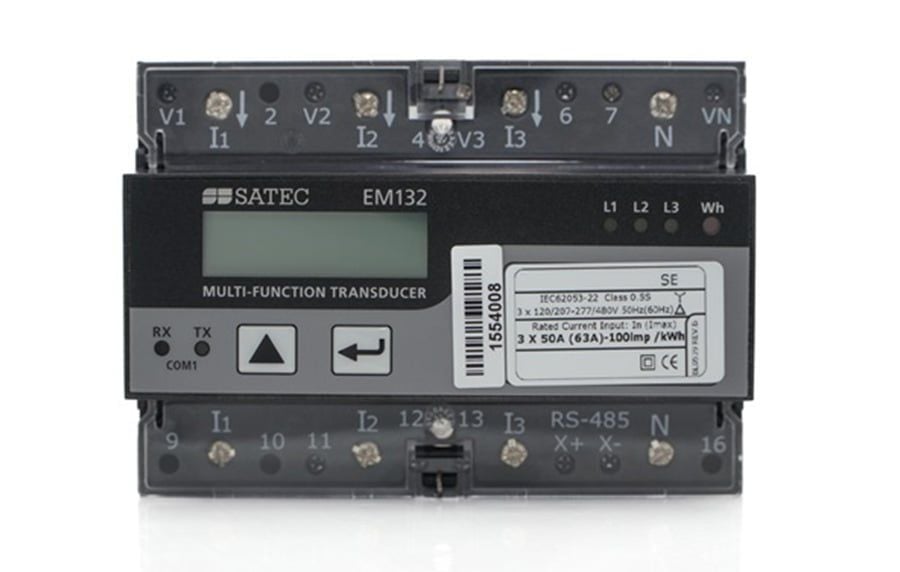

SATEC EM132 là đồng hồ đo điện năng và bộ chuyển đổi đo lường đa chức năng, lý tưởng cho nhiều ứng dụng như giám sát điện năng trong công nghiệp và kết nối với hệ thống SCADA tại các trạm biến áp ngành điện. EM132 có thể được trang bị nhiều loại giao diện truyền thông và mô-đun mở rộng I/O, tạo nên giải pháp hiệu quả về chi phí khi tích hợp chức năng của đồng hồ đo điện năng, bộ chuyển đổi đo lường thông minh (Smart Transducer) và bộ điều khiển PLC trong cùng một thiết bị. Thiết bị được thiết kế để lắp trên thanh DIN, tích hợp sẵn các cổng truyền thông, I/O số và vỏ thiết bị chống can thiệp.

Đồng hồ đo điện năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Đo ở tần số 25, 50, 60 và 400 Hz
• Tần số lấy mẫu: 128 mẫu mỗi chu kỳ

Ngõ vào dòng điện đa tùy chọn

• 5 A
• 1 A
• HACS: ngõ vào 40 mA chuyên dụng cho Cảm biến Dòng điện Độ chính xác Cao (High Accuracy Current Sensors) của SATEC
• Đo trực tiếp 63 A
• RS5: ngõ vào 5 A chuyên dụng cho HACS 5 A dạng kẹp, phục vụ nâng cấp (retrofit) trên mạch thứ cấp của CT trung thế/cao thế (MV/HV) hiện hữu

I/O

Tích hợp:

• 2 ngõ vào kỹ thuật số
• 1 ngõ ra kỹ thuật số Form A (rơ-le bán dẫn – SSR)

I/O dạng mô-đun (các tùy chọn hiện có):

• 4 ngõ vào kỹ thuật số + 2 ngõ ra kỹ thuật số (SSR hoặc EM)
• 12 ngõ vào kỹ thuật số + 4 ngõ ra kỹ thuật số (bao gồm cổng truyền thông bổ sung tùy chọn)
• 8 ngõ vào kỹ thuật số
• 4 ngõ ra analog (cho ứng dụng Smart Transducer)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng: 1 chu kỳ

Màn hình

• Màn hình LCD 2 × 16 ký tự; thời gian cập nhật có thể điều chỉnh
• Tùy chọn tự động cuộn với thời gian hiển thị từng trang có thể điều chỉnh; tự động trở về trang mặc định

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm

Nguồn cấp

• Tự cấp nguồn từ điện áp đo (120/207 – 277/480 V AC, L-N/L-L)
• Nguồn phụ AC/DC (85-265 V AC, 88-290 V DC)
• Các phiên bản đặc biệt (12, 24-48 V DC)

Cổng truyền thông

Tích hợp: RS-485 2 dây tiêu chuẩn (tùy chọn: tích hợp hai cổng RS485)

Mô-đun truyền thông bổ sung (1 mô-đun cho mỗi thiết bị):

• Cổng đa năng RS-232/422/485
• ETH 10/100Base-T
• PROFIBUS
• Modem 2G/3G/4G
• Mô-đun Wi-Fi

Giao thức truyền thông

• Modbus RTU/TCP
• ASCII
• DNP 3.0/TCP
• IEC 60870-5-101/104

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp (niêm phong dây đấu nối)
