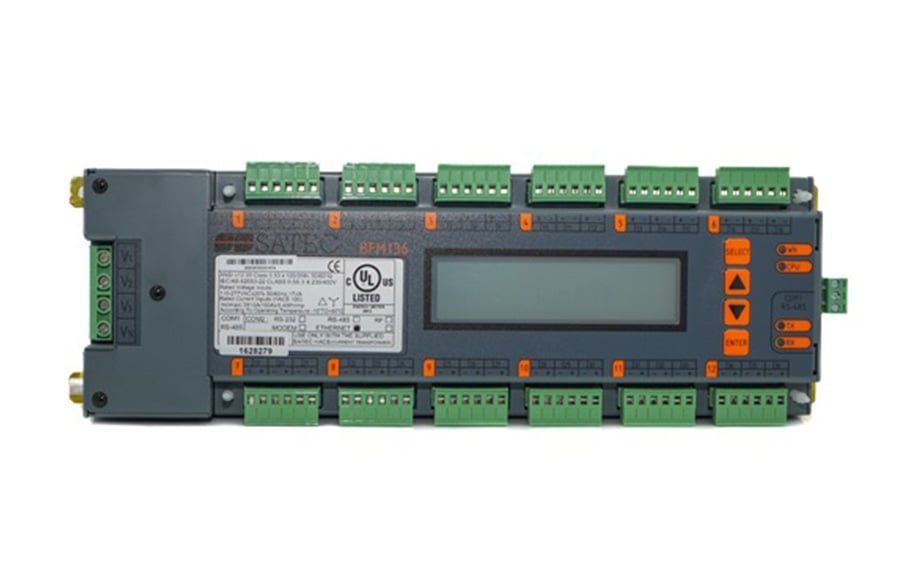

Đồng hồ đo công suất đa mạch - BFM136

Phù hợp cho cả các dự án lắp đặt mới và nâng cấp (retrofit), Branch Feeder Monitor™ của SATEC là đồng hồ đo công suất và điện năng đa mạch, có khả năng giám sát tối đa 12 mạch điện ba pha hoặc 36 mạch điện một pha, hoặc bất kỳ tổ hợp nào giữa hai loại. BFM136 sử dụng Cảm biến Dòng điện Độ chính xác Cao (HACS) và là giải pháp lý tưởng cho nhiều ứng dụng, từ giám sát các trạm biến áp trung thế đến đo đếm tính cước cho nhiều khách thuê tại trung tâm thương mại hoặc tòa nhà văn phòng. BFM136 là thiết bị có độ tin cậy cao, sở hữu thiết kế chắc chắn, đảm bảo tuổi thọ dài và khả năng vận hành liên tục, ổn định.

Đặc điểm nổi bật của BFM136

Đồng hồ đo điện năng

• Đo điện: điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng (nhận & phát), hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Ghi nhật ký dữ liệu sự kiện và thông số
• Đo ở tần số 50/60 Hz
• Tần số lấy mẫu: 64 mẫu mỗi chu kỳ

Công tơ đo đếm doanh thu

• Độ chính xác Class 0.5S / 0.5 theo IEC 62053-22 / ANSI C12.20 đối với điện năng tác dụng
• Độ chính xác Class 1 đối với điện năng phản kháng
• Đo đếm tính cước cho tối đa 12 khách hàng ba pha hoặc 54 khách hàng một pha, hoặc nhiều tổ hợp khác nhau giữa hai loại
• Tính cước và ghi dữ liệu theo thời gian sử dụng (TOU): 4 thanh ghi điện năng/nhu cầu × 6 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày; lịch biểu giá dễ dàng lập trình

Bộ ghi dữ liệu

• Bộ ghi sự kiện: bộ nhớ không khả biến để ghi sự kiện và dữ liệu kèm dấu thời gian cho từng kênh
• Tự động lưu biểu đồ ngày trong 120 ngày đối với số liệu điện năng nhận/phát và nhu cầu cực đại (thanh ghi tổng và thanh ghi theo biểu giá) cho từng công tơ phụ
• Ghi lại các sự kiện chẩn đoán nội bộ và thay đổi cấu hình
• 2 nhật ký dữ liệu có thể lập trình độc lập, ghi theo định kỳ cho từng kênh
• 4 điểm đặt điều khiển, với ngưỡng và độ trễ có thể lập trình cho từng công tơ phụ

Ngõ vào dòng điện đa tùy chọn

36 ngõ vào dòng điện, có sẵn theo một trong các tùy chọn sau:

• Ngõ vào chuyên dụng 40 mA dành cho CT HACS (các định mức HACS hiện có: 100 A-3.000 A)
• CT HACS lõi chẻ dành cho dòng điện thứ cấp 5 A
• Ngõ vào 100 mA dành cho CT của bên thứ ba (không do SATEC cung cấp)

Ngõ vào đo điện áp

Dải đo điện áp: 120 (207) đến 277 (480) V AC ± 15% (độ chính xác được đảm bảo trong dải điện áp này)

Màn hình LCD

• Màn hình LCD tại chỗ, cung cấp số liệu tiêu thụ của tối đa 36 kênh cho từng khách hàng

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Độ chính xác: < 1 phút/tháng @ 25°C

Giao diện truyền thông

• RS485
• Ethernet 10/100Base-T

Giao thức truyền thông

• BACnet
• Modbus
• ASCII

Nguồn cấp

• Tự cấp nguồn từ điện áp đo
• Nguồn cấp tự động điều chỉnh dải: 88-552 V AC

Bảo mật thiết bị đo

Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
