Đồng hồ đo công suất đa mạch - BFM-II

Thiết bị giám sát mạch nhánh

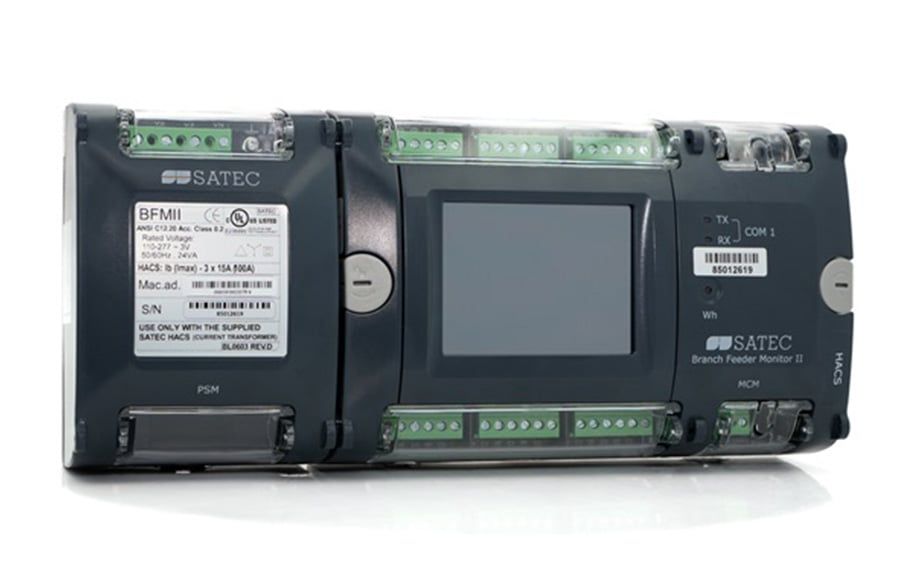

Phù hợp cho cả dự án lắp đặt mới và nâng cấp (retrofit), Branch Feeder Monitor™ của SATEC là thiết bị đo điện năng đa mạch, có khả năng giám sát tối đa 18 mạch điện ba pha hoặc 54 mạch điện một pha, hoặc bất kỳ tổ hợp nào của hai loại này. BFM-II sử dụng Cảm biến Dòng điện Độ chính xác Cao (HACS) và phù hợp với nhiều ứng dụng, từ giám sát trạm biến áp trung thế đến đo đếm phục vụ tính cước cho nhiều khách thuê tại trung tâm thương mại hoặc tòa nhà văn phòng.

Thiết bị được thiết kế để lắp trên thanh DIN, tích hợp sẵn các cổng truyền thông và trang bị vỏ chống can thiệp. Thiết kế mở rộng dạng mô-đun cho phép lắp thêm các mô-đun I/O và bộ nguồn.

Hiệu quả chi phí:

Giúp giảm đáng kể chi phí lắp đặt và không gian chiếm dụng so với việc sử dụng hàng chục đồng hồ đo truyền thống

Đa mạch: Các tùy chọn mô-đun để đo nhiều tải

• Tối đa 18 tải ba pha
• Tối đa 54 tải một pha
• Nhiều tổ hợp khác nhau giữa hai loại tải

Ngõ vào điện áp kép:

2 phép đo song song cho hai nguồn điện ba pha độc lập (mô-đun VIM; tùy chọn)

Công tơ đo đếm doanh thu:

• Độ chính xác Class 0.5/0.5S theo ANSI C12.20 / IEC 62053-22
• Thiết kế chống can thiệp

Truyền thông

• Cổng tích hợp: RS485; ETH
• Tùy chọn: modem 4G
• BACnet; Modbus RTU; DNP3.0
• IEC 60870-5-101/104

I/O kỹ thuật số & analog (dạng mô-đun)

• I/O kỹ thuật số: tối đa 72 I/O kỹ thuật số
• Ngõ vào analog: tối đa 16 ngõ vào

Nhiều tùy chọn ngõ vào dòng điện

• 40 mA dành cho CT HACS (5 – 3.000 A)
• Ngõ vào 3 V AC dành cho kẹp dòng linh hoạt (cuộn Rogowski)

Đồng hồ đo điện năng

• Đo điện: điện áp True RMS, dòng điện, công suất, điện năng, hệ số công suất, dòng trung tính và nhiều thông số khác
• Ghi nhật ký dữ liệu sự kiện và thông số
• Đo ở tần số 50/60 Hz
• Tần số lấy mẫu: 64 mẫu mỗi chu kỳ

Máy phân tích sóng hài

• THD điện áp và dòng điện, TDD và hệ số K
• Phổ và góc pha sóng hài của điện áp và dòng điện, đến sóng hài bậc 25

Công tơ đo đếm doanh thu

• Độ chính xác Class 0.5S / 0.5 theo IEC 62053-22 / ANSI C12.20 đối với điện năng tác dụng
• Thiết kế chống can thiệp
• Đo đếm phục vụ tính cước cho tối đa 18 khách hàng ba pha riêng biệt hoặc 54 khách hàng một pha, hoặc nhiều tổ hợp khác nhau giữa hai loại
• Tính cước và ghi dữ liệu theo thời gian sử dụng (TOU): 8 thanh ghi điện năng/nhu cầu × 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày, lịch biểu giá dễ dàng lập trình
• Tự động lưu hồ sơ dữ liệu hằng ngày trong 120 ngày đối với điện năng nhận/phát và giá trị nhu cầu cực đại (thanh ghi tổng và thanh ghi theo biểu giá) cho từng công tơ phụ
• Đọc xung qua DI cho đồng hồ nước và đồng hồ khí

Ngõ vào dòng điện đa tùy chọn

• HACS: ngõ vào 40 mA chuyên dụng cho CT HACS (các định mức HACS hiện có: 100 A-3.000 A)
• RS5: ngõ vào dành cho CT HACS lõi chẻ chuyên dụng, định mức 5 A
• 3 V AC: ngõ vào dành cho kẹp dòng linh hoạt (cuộn Rogowski)

Điện áp & nguồn cấp

• Điện áp danh định: 120/208 – 277/480 V AC (L-N/L-L)
• Dải hoạt động: 70-561 V AC, 50/60 Hz (kết nối trực tiếp, L-L)
• Tự cấp nguồn từ điện áp đo
• Nguồn phụ tùy chọn:
  50-290 V AC, 40*-290 V DC

* Trên 60°C – điện áp DC tối thiểu 90 V

Ngõ vào điện áp kép

• Mô-đun Ngõ vào Điện áp (VIM): bộ ngõ vào điện áp ba pha để đo các nguồn điện song song
• Được hiệu chuẩn ở 50 Hz hoặc 60 Hz
• Mỗi công tơ phụ có thể được gán cho một trong các điện áp được đo
• Định mức: tương tự ngõ vào điện áp chính (70 – 571 V AC, L-L)

Lưu ý: Khi sử dụng mô-đun VIM, tổng số kênh dòng điện ba pha tối đa là 12.

I/O dạng mô-đun

• Tối đa 72 DI
• Tối đa 18 DO
• Tùy chọn 4 ngõ vào tương tự

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 4 điểm đặt điều khiển, với ngưỡng và độ trễ có thể lập trình cho từng công tơ phụ
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng và cập nhật: 1 chu kỳ

Mô-đun màn hình đồ họa (GDM)

Tùy chọn màn hình đồ họa cảm ứng 3,5”, độ phân giải 320 × 240 pixel

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Độ chính xác: < 5 giây/tháng @ 25°C

Giao thức truyền thông

• Tích hợp:
  • RS485
  • Ethernet (10/100Base-T)
  • USB (Type A)
• Tùy chọn:
  • Modem 4G

Giao thức truyền thông

• Modbus
• ASCII
• BACnet
• DNP3.0
• IEC 60870-5-101/104

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp (niêm phong dây đấu nối)

Lắp đặt

• Lắp trên thanh DIN

Xem thêm: TẠI ĐÂY
