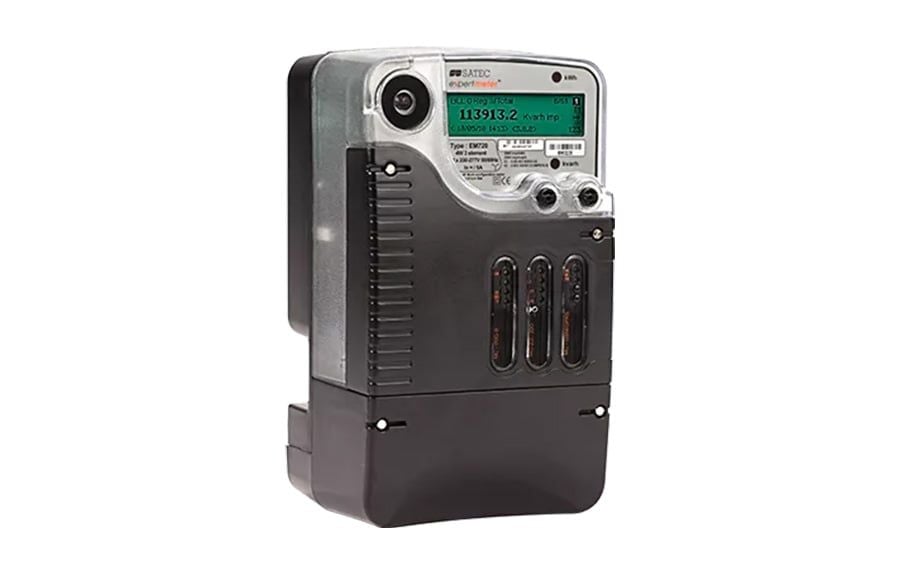

Công tơ đo đếm doanh thu - EM720

EM720 là phiên bản IEC thuộc dòng máy phân tích điện năng đa năng eXpertMeter™. Dòng sản phẩm này được thiết kế để tích hợp hai chức năng thường có mặt tại mỗi trạm biến áp vào một thiết bị duy nhất:

• Máy phân tích chất lượng điện năng (PQ) & Đồng hồ đo điện năng, thường được các bộ phận SCADA của đơn vị điện lực sử dụng
• Công tơ đo đếm doanh thu, thường do bộ phận tính cước của đơn vị điện lực vận hành và đọc dữ liệu

Việc tích hợp hai chức năng này giúp đơn giản hóa thiết kế hệ thống và loại bỏ các thiết bị trùng lặp không cần thiết.

Công tơ đo đếm doanh thu:

• Class 0.2S theo IEC 62053-22
• Thiết kế cấp đo đếm doanh thu, chống can thiệp
• Ngõ vào dòng điện 5 A hoặc 1 A

Máy phân tích chất lượng điện năng

• Giám sát chất lượng điện năng (PQ) theo các yêu cầu Class A của IEC 61000-4-30
• Thống kê và báo cáo theo EN50160 / GOST 32144
• Thu nhận dạng sóng và ghi quá độ ở tốc độ 1024 mẫu mỗi chu kỳ

Tính toán tổn thất máy biến áp và đường dây truyền tải.

Truyền thông

• IEC 61850
• Giao diện: RS485/232; ETH; 2G/3G; USB; IR / IRIG-B
• Giao thức mở: Modbus RTU; DNP3.0

I/O kỹ thuật số & analog: tối đa 8 I/O

Pin dự phòng: duy trì hoạt động đầy đủ lên đến 6 giờ và có thể sạc lại.

Tính toán tổn thất máy biến áp / đường dây

Dựa trên các thông số như tổn hao đồng và tổn hao sắt, tính năng độc đáo và hiệu quả về chi phí này cho phép công tơ xác lập chính xác một điểm đo ảo. Nhờ đó, không cần xây dựng điểm đo phía cao áp tốn kém vốn đòi hỏi phải trang bị tủ đo lường, CT và PT.

Đồng hồ đo điện năng

• Đo điện áp, dòng điện (bao gồm dòng trung tính), công suất, điện năng, hệ số công suất, tần số, mất cân bằng điện áp/dòng điện
• Đo nhu cầu dòng điện/điện áp (Ampere/Volt Demand)
• Đo ở tần số 50/60 Hz
• Tần số lấy mẫu: 256 mẫu mỗi chu kỳ

Công tơ đo đếm doanh thu

• Độ chính xác Class 0.2S theo IEC 62053-22
• Công tơ điện tử đa pha đo điện năng tác dụng và phản kháng, hỗ trợ đo nhận/phát theo bốn góc phần tư (ví dụ: hệ thống PV)
• Đo tổng điện năng ba pha và điện năng từng pha; bộ đếm điện năng tác dụng, phản kháng và biểu kiến
• Biểu giá theo thời gian sử dụng (TOU): 10 thanh ghi điện năng tính cước và nhu cầu cực đại, 8 biểu giá, 4 mùa × 4 loại ngày, 8 lần thay đổi biểu giá mỗi ngày
• Lịch biểu giá dễ dàng lập trình
• Thiết kế cấp đo đếm doanh thu, chống can thiệp
• Đo lường ảo: tính toán tổn thất máy biến áp và đường dây truyền tải

Máy phân tích chất lượng điện năng

• Phân tích chất lượng điện năng theo IEC 61000-4-30 Class A
• Giám sát, thống kê & báo cáo theo EN50160 / GOST 32144
• Pin dự phòng 6 giờ và/hoặc nguồn phụ để ghi liên tục các sự kiện sụt điện áp và gián đoạn nghiêm trọng
• Sóng hài & sóng hài liên bậc theo IEC 61000-4-7
• THD điện áp và dòng điện, TDD và hệ số K, đến sóng hài bậc 50
• Phổ và góc pha sóng hài của điện áp và dòng điện
• Sóng hài công suất có hướng
• Đo Flicker theo IEC 61000-4-15
• Ghi dạng sóng, lên đến 1024 mẫu/chu kỳ*

*khi sử dụng card ghi quá độ

Bộ ghi quá độ

• Ghi các quá điện áp quá độ nhanh có thời gian >17 micro giây
• Đo quá độ so với đất
• Đo xung lên đến 2 kV

Ngõ vào dòng điện

Ngõ vào 1 A hoặc 5 A

Ngõ vào điện áp

Đo lường và nguồn cấp*:

• Nguồn cấp dải cao (tùy chọn 207-480 V): 96-575 V AC
• Nguồn cấp dải thấp (tùy chọn 100-120 V): 45-250 V AC

*tự cấp nguồn (SE) từ các ngõ vào điện áp

I/O

Tích hợp:

• 4 ngõ vào kỹ thuật số
• 1 rơ-le bán dẫn Form A

I/O dạng mô-đun (các tùy chọn hiện có):

• 2 ngõ vào kỹ thuật số + 2 ngõ ra kỹ thuật số (bán dẫn hoặc cơ điện)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 16 điểm đặt điều khiển; ngưỡng và độ trễ có thể lập trình
• Thời gian đáp ứng: ½ chu kỳ

Giao diện truyền thông

Tất cả các giao diện truyền thông (ngoại trừ IR) đều có sẵn dưới dạng mô-đun bổ sung.

Mặc định:

• Cổng nối tiếp RS-485 2 dây tiêu chuẩn
• ETH
• IR (quang)
• USB

Tùy chọn:

• IRIG-B
• Modem 4G

Giao thức truyền thông

• IEC 61850
• IEC 62056-21 (DLMS)
• Modbus RTU
• ASCII
• DNP 3.0
• Modbus/TCP
• DNP3/TCP

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp

Màn hình

• Màn hình LCD 99 × 24 mm có đèn nền
• Tùy chọn tự động cuộn với thời gian hiển thị từng trang có thể điều chỉnh; tự động trở về trang mặc định

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Pin dự phòng 2 năm
• Đồng bộ thời gian SNTP

Nguồn cấp

Các tùy chọn hiện có:

Tự cấp nguồn (mặc định):

• 45-250 V AC
• 96-575 V AC

Nguồn phụ (mô-đun):

• 88-265 V AC / 90-290 V DC
• 24 V DC

Cách điện

• Khả năng chịu điện môi: xung 6 kV, 4 kV AC @ 1 phút
• I/O và các cổng truyền thông: 4 kV AC

Xem thêm: TẠI ĐÂY
