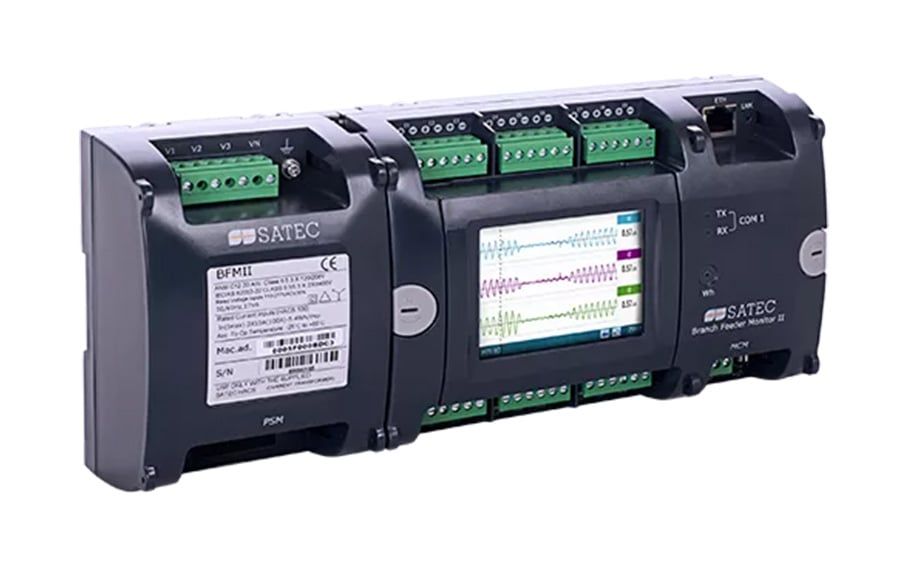

Bộ ghi lỗi kỹ thuật số 36 kênh - BFM-DFR

Giám sát tối đa 12 kênh dòng điện ba pha dùng chung một nguồn điện áp hoặc hai nguồn điện áp độc lập. Được thiết kế cho các dự án số hóa trạm biến áp theo hình thức nâng cấp (retrofit), Branch Feeder Monitor cung cấp khả năng Ghi sự cố số (Digital Fault Recording) ở mức dòng điện lên đến 40 X dòng điện danh định, đồng thời hỗ trợ số hóa toàn diện trạm biến áp nhờ các tùy chọn I/O và giao diện truyền thông phong phú.

Thiết bị có thiết kế dạng mô-đun, cho phép cấu hình tối ưu số lượng kênh dòng điện, I/O và giao diện truyền thông để phù hợp với từng ứng dụng. BFM II được thiết kế để kết nối với Cảm biến Dòng điện Độ chính xác Cao (HACS) của SATEC.

Bộ ghi sự cố số đa mạch: Các tùy chọn mô-đun phục vụ ghi sự cố

• Ghi dạng sóng @ 64 mẫu/chu kỳ; lên đến 40 × In
• Tối đa 12 tải ba pha
• Tối đa 36 tải một pha
• Hỗ trợ nhiều tổ hợp khác nhau giữa hai loại

Truyền thông

• Cổng tích hợp: RS485; ETH
• Tùy chọn: modem 4G
• BACnet; Modbus RTU; DNP3.0
• IEC 60870-5-101/104

I/O kỹ thuật số & analog (dạng mô-đun)

• I/O kỹ thuật số: tối đa 72 I/O kỹ thuật số
• I/O analog: tối đa 4 ngõ vào

Ngõ vào dòng điện

40 mA dành cho CT HACS.
Khuyến nghị: HACS định mức 100 A hoặc 200 A để lắp đặt trên mạch thứ cấp 5 A của CT bảo vệ

Bộ ghi sự cố số

• Thu nhận và ghi dạng sóng
• Lên đến 40 × In
• Tốc độ lấy mẫu: 64 mẫu/chu kỳ
• Ghi đồng thời 12 kênh dòng điện ba pha
• Cấu hình chuyên dụng cho DFR

Đồng hồ đo điện năng

• Độ chính xác Class 0.5S / 0.5 theo IEC 62053-22 / ANSI C12.20
• Đo điện: điện áp True RMS, dòng điện, công suất, điện năng, hệ số công suất, dòng trung tính và nhiều thông số khác
• Chất lượng điện năng: phổ và góc pha của từng thành phần sóng hài điện áp & dòng điện, đến sóng hài bậc 25
• THD điện áp và dòng điện, TDD và hệ số K
• Ghi nhật ký dữ liệu sự kiện và thông số

Máy phân tích sóng hài

• THD điện áp và dòng điện, TDD và hệ số K
• Phổ và góc pha sóng hài của điện áp và dòng điện, đến sóng hài bậc 25

I/O dạng mô-đun

• Tối đa 72 DI
• Tối đa 18 DO
• Tùy chọn 4 ngõ vào analog

(Xem tab Module để biết thông số kỹ thuật chi tiết)

Bộ điều khiển logic khả trình

• Bộ điều khiển khả trình tích hợp
• 4 điểm đặt điều khiển, với ngưỡng và độ trễ có thể lập trình cho từng công tơ phụ
• Điều khiển ngõ ra rơ-le (cho chức năng cảnh báo và bảo vệ)
• Thời gian đáp ứng và cập nhật: 1 chu kỳ

Mô-đun màn hình đồ họa (GDM)

Tùy chọn màn hình đồ họa cảm ứng 3,5”, độ phân giải 320×240 pixel

Đồng hồ thời gian thực

• Tích hợp chức năng đồng hồ và lịch
• Độ chính xác: < 5 giây/tháng @ 25°C

Giao diện truyền thông

Tích hợp:

• RS485
• Ethernet 10/100Base-T

Tùy chọn:

• Modem 4G

Giao thức truyền thông

• Modbus
• ASCII
• BACnet
• DNP3.0
• IEC 60870-5-101/104

Ngõ vào dòng điện

• Ngõ vào dòng điện 40 mA chuyên dụng cho CT HACS của SATEC
• Định mức HACS khuyến nghị: dòng điện danh định 100 A hoặc 200 A, lắp đặt trên mạch thứ cấp (5 A) của CT bảo vệ, cho phép đo chính xác dòng điện lên đến 40 × In mà không bị bão hòa

Điện áp & nguồn cấp

• Điện áp danh định: 120/208 – 277/480 V AC (L-N/L-L)
• Dải ngõ vào: 70-561 V AC, 50/60 Hz (kết nối trực tiếp, L-L)
• Tự cấp nguồn từ điện áp đo
• Nguồn phụ tùy chọn:
  50-290 V AC, 40*-290 V DC

* Trên 60°C – điện áp DC tối thiểu 90 V

Bảo mật thiết bị đo

• Bảo mật bằng mật khẩu 3 cấp để bảo vệ cấu hình thiết bị và dữ liệu tích lũy khỏi các thay đổi trái phép
• Thiết kế chống can thiệp (niêm phong dây đấu nối)

Lắp đặt

• Lắp trên thanh DIN
