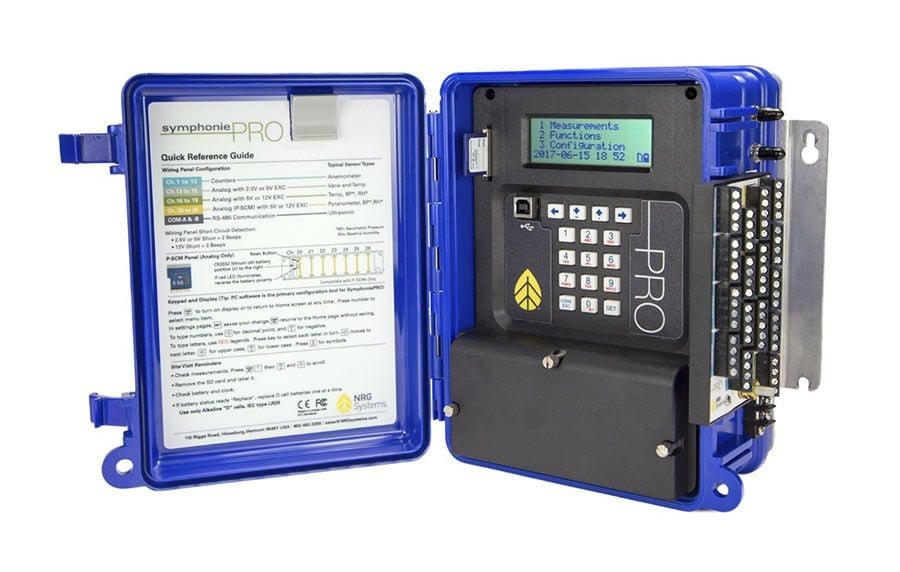

Bộ ghi dữ liệu khảo sát gió - SymphoniePRO

SymphoniePRO là hệ thống ghi dữ liệu cấp công nghiệp, tiêu thụ điện năng thấp, được thiết kế chuyên biệt để thực hiện các hoạt động đánh giá tài nguyên trong ngành năng lượng tái tạo. Với tùy chọn bảng đấu dây 26 kênh hoặc 16 kênh, khả năng đo lường của bộ ghi dữ liệu có thể được tối ưu theo nhu cầu. Các giá trị thống kê của từng kênh được tính toán từ dữ liệu lấy mẫu liên tục mỗi 1 giây và lấy trung bình theo khoảng thời gian do người dùng lựa chọn (mặc định 10 phút). Dữ liệu thu thập được lưu trữ hiệu quả dưới dạng tệp nhị phân *.RLD trong bộ nhớ Flash nội bộ, đồng thời có một bản sao dự phòng trên thẻ SD ngoài nếu được lắp đặt.

Dữ liệu được truyền và hệ thống được cấp nguồn thông qua dòng mô-đun truyền thông và nguồn Symphonie iPackGPS; các mô-đun này chỉ cần nâng cấp firmware để tương thích với bộ ghi dữ liệu mới. Ngoài khả năng gửi dữ liệu qua email SMTP, SymphoniePRO còn cho phép kết nối từ xa theo thời gian thực thông qua giao thức MetLink để thực hiện các tác vụ như tải dữ liệu tự động hoặc thủ công, nâng cấp firmware, xem dữ liệu trực tiếp hoặc thay đổi cấu hình.

SymphoniePRO Desktop Application là bộ phần mềm PC hiện đại, trực quan, được sử dụng để xử lý các tệp dữ liệu thô cũng như cấu hình và giao tiếp với bộ ghi dữ liệu SymphoniePRO và iPack. SymphoniePRO Desktop Application quản lý dữ liệu tại các trạm đo và tạo các tệp văn bản phân tách bằng tab (ASCII) linh hoạt, tương thích với các phần mềm hàng đầu trong ngành. Ngoài ra, phần mềm còn cho phép người dùng xem dữ liệu “trực tiếp”, cập nhật firmware cho bộ ghi dữ liệu và iPack, cũng như xem trước các tệp dữ liệu dưới dạng chuỗi thời gian.

SymphoniePRO cũng tích hợp với NRG Cloud, một giao diện web trực quan cho phép người dùng truy xuất, lưu trữ và chia sẻ dữ liệu từ bất kỳ đâu. Sau khi kết nối với NRG Cloud, SymphoniePRO có thể được cấu hình từ xa và người dùng có thể điều chỉnh các thiết lập tại trạm mà không cần địa chỉ IP tĩnh.

Ưu điểm của SymphoniePRO

Dễ sử dụng vượt trội

Dù được nâng cấp đáng kể về khả năng và tính linh hoạt, SymphoniePRO vẫn kế thừa và phát huy ưu điểm nổi bật của dòng Symphonie: một bộ ghi dữ liệu đơn giản, dễ sử dụng, cung cấp đầy đủ những gì cần thiết mà không có các chức năng dư thừa.

Thiết kế phần cứng tích hợp

Đúng với đặc trưng của dòng Symphonie, SymphoniePRO chỉ cần rất ít thiết bị ngoại vi và dễ dàng lắp ráp, đảm bảo quá trình lắp đặt tại hiện trường luôn nhanh chóng và thuận tiện.

• Các mô-đun Symphonie iPack cung cấp đồng thời khả năng truyền thông từ xa đáng tin cậy và nguồn điện hoạt động độc lập.
• Các tùy chọn bảng đấu dây 16 kênh và 26 kênh cho phép điều chỉnh khả năng đo lường phù hợp với nhu cầu của từng chiến dịch đo.
• Bảng đấu dây hiện trường kích thước lớn với giá đỡ tích hợp lắp đặt nhanh chóng và dễ dàng tiếp cận.
• Nhãn mã màu và đầu nối chuyên dụng cho từng dây giúp hạn chế sai sót khi đấu dây.
• Hệ thống giá đỡ thông minh giúp tăng tốc quá trình lắp đặt và bảo trì bộ ghi dữ liệu cùng iPack.
• Cổng USB cho phép cấu hình dễ dàng thông qua PC.
• Màn hình LCD và bàn phím của bộ ghi dữ liệu với giao diện điều hướng theo menu dễ đọc trong mọi điều kiện ánh sáng, phục vụ theo dõi dữ liệu thời gian thực và thông tin cấu hình.

Phần mềm hiện đại + trực quan

SymphoniePRO Desktop Application được thiết kế để hoạt động liền mạch với các bộ ghi dữ liệu SymphoniePRO, phục vụ cấu hình thiết bị, xử lý dữ liệu và quản lý toàn bộ hệ thống trạm đo.

• Không yêu cầu lập trình phức tạp – việc cấu hình thiết bị được thực hiện thông qua PC kết nối USB và chạy SymphoniePRO Desktop Application.
• Các tệp nhị phân *.RLD dung lượng tối ưu từ bộ ghi dữ liệu có khả năng mở rộng phù hợp với cấu hình và ngân sách của dự án.
• SymphoniePRO Desktop Application xử lý dữ liệu thành các tệp văn bản phân tách bằng tab (ASCII) linh hoạt để tiếp tục phân tích bằng phần mềm của bên thứ ba.
• Việc cung cấp dữ liệu thô cho phép người dùng luôn có thể điều chỉnh lại thang đo và xuất lại dữ liệu trong quá trình xử lý.
• Hỗ trợ nhiều ngôn ngữ – dễ dàng lựa chọn ngôn ngữ mong muốn (tiếng Anh, tiếng Tây Ban Nha, tiếng Bồ Đào Nha hoặc tiếng Trung).
• Quản lý hệ thống trạm đo trở nên đơn giản, bao gồm:
  • Chế độ xem toàn bộ hệ thống với thông tin trạng thái của từng trạm, trạng thái kết nối và bản đồ tích hợp có liên kết tới Google Earth;
  • Cơ sở dữ liệu trạm và lịch sử cảm biến thông qua Timeline – chế độ xem theo trình tự thời gian của các tệp dữ liệu, sự kiện, hoạt động truyền thông và cấu hình cảm biến;
  • Tự động tải xuống và nhập tệp, cũng như tải firmware lên bộ ghi dữ liệu và/hoặc iPack;
  • Cấu hình có thể sử dụng lặp lại thông qua các tệp cấu hình thiết bị (*.LGR), cho phép lưu và tái sử dụng nhiều lần;
  • Nhiều tùy chọn truyền dữ liệu và khả năng truyền thông MetLink hai chiều theo thời gian thực, cho phép xem dữ liệu trực tiếp để kiểm tra tình trạng trạm, thay đổi cấu hình và nâng cấp firmware.

Thu thập và truyền dữ liệu linh hoạt

• Tích hợp với NRG Cloud giúp nâng cao khả năng truy cập từ xa vào thiết bị và dữ liệu của dự án.
• Hơn 26 kênh cung cấp dung lượng đo lường dồi dào cho cả các chiến dịch đánh giá tài nguyên thông thường và các dự án chuyên biệt – bao gồm 12 kênh bộ đếm, 14 kênh tương tự và hai cổng RS-485.
• Khoảng thời gian lấy trung bình do người dùng lựa chọn (mặc định 10 phút) cho phép ghi dữ liệu với tần suất tối ưu cho từng ứng dụng.
• Tốc độ lấy mẫu 1 Hz tuân thủ IEC, với tùy chọn lưu dữ liệu mẫu 1 Hz theo từng kênh – hỗ trợ các nghiên cứu chuyên sâu như đánh giá mức độ phù hợp của địa điểm lắp đặt tua-bin gió hoặc nghiên cứu tốc độ biến thiên công suất (ramp rate) khi tích hợp các dự án quy mô điện lực vào lưới điện nhỏ.
• Thiết kế tương thích với nhiều loại thiết bị tiêu chuẩn và thiết bị chuyên dụng trong ngành, nhờ đó cấu hình chiến dịch đo không bị giới hạn bởi bộ ghi dữ liệu.
  • Các kênh bộ đếm và kênh tương tự tích hợp sẵn tương thích trực tiếp với các cảm biến tiêu chuẩn trong ngành – không cần thiết bị ngoại vi;
  • Các Mô-đun Điều hòa Tín hiệu SymphoniePRO (P-SCM) cho phép tùy chỉnh mạch ngõ vào tương tự để tối ưu phép đo đối với các thiết bị tương tự của bên thứ ba;
  • Hai cổng RS-485, mỗi cổng hỗ trợ truyền thông full-duplex hoặc half-duplex với các cảm biến thông minh như cảm biến gió siêu âm.
• Dòng tùy chọn Symphonie iPack cho phép Bộ ghi dữ liệu SymphoniePRO đáp ứng đầy đủ các ứng dụng năng lượng tái tạo tại bất kỳ vị trí nào trên toàn thế giới.
  • Mạng di động: 2G (GPRS) hoặc 3G GSM, CDMA
  • Vệ tinh: Inmarsat BGAN M2M
  • SCADA: Modbus TCP thông qua iPackACCESS

Đo lường nâng cao

• Đo tín hiệu tương tự chính xác, độ phân giải cao thông qua ADC 16-bit cho tất cả các cảm biến khí tượng, giúp gần như loại bỏ sai số lượng tử hóa trong phép đo.
• Ngõ vào vi sai trên các kênh P-SCM cải thiện khả năng đo các cảm biến có tín hiệu nhỏ bằng cách cách ly tín hiệu khỏi nhiễu đất.
• Gió giật trong 3 giây được ghi lại trên từng kênh tốc độ gió, bên cạnh các giá trị mẫu tối thiểu và tối đa trong 1 giây.
• Bù vùng chết có thể cấu hình giúp nâng cao độ chính xác của dữ liệu hướng gió đối với nhiều loại cảm biến hơn.
• Thu thập lượng lớn dữ liệu metadata, bao gồm thông tin chẩn đoán bộ ghi dữ liệu, thông tin truyền thông và sự kiện – hỗ trợ quản lý trạm và toàn bộ hệ thống trạm đo một cách thông minh.
• Dữ liệu thu thập được lưu trữ an toàn và tin cậy với:
  • Lưu trữ dự phòng đồng thời trên bộ nhớ Flash nội bộ và thẻ SD cấp công nghiệp;
  • Mã PIN truy cập bộ ghi dữ liệu, giúp ngăn chặn truy cập trái phép (tùy chọn);
  • Mã hóa tệp 128-bit (tùy chọn);
  • Bảng đấu dây SymphoniePRO cung cấp khả năng bảo vệ chống xung quá áp cho từng kênh, được thử nghiệm theo IEC-61400-4-5;
  • Khả năng duy trì thời gian chính xác và tin cậy nhờ đồng hồ thời gian thực được cấp nguồn dự phòng bằng pin Lithium. GPS tích hợp tự động cung cấp thông tin vị trí hiện tại và đồng bộ thời gian GPS, đồng thời hỗ trợ đồng bộ thời gian qua máy chủ thời gian Internet SNTP.
